Верхняя Панель Приборов (Для Моделей С Кузовом Типа "Седан") -- Повторная Сборка |
| 1. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1 |

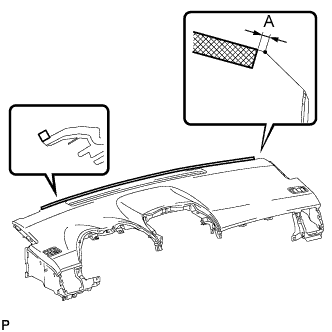

Установите новую подушку панели приборов № 1, как показано на рисунке.
Участок Измерение А 0-10 мм (0-0,394 дюйма)
 |

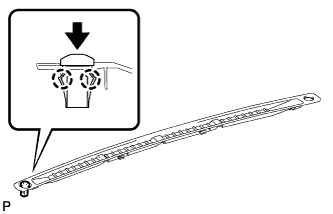

| 2. УСТАНОВИТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (для моделей с автоматическим кондиционером) |
Введите в зацепление 2 захвата и установите датчик солнечной радиации.
 |

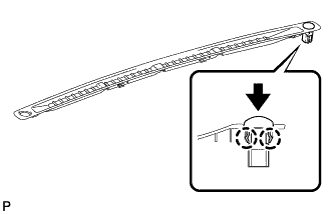

| 3. УСТАНОВИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток) |
Введите в зацепление 2 захвата и установите датчик автоматического управления освещением.
 |
| 4. УСТАНОВИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1 |

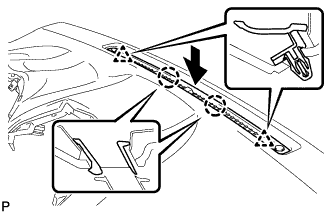

Введите в зацепление 2 захвата и 2 фиксатора и установите облицовку сопла оттаивателя № 1.
 |
| 5. УСТАНОВИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток) |
Введите в зацепление 7 зажимов.
 |
Подсоедините разъемы и установите жгут проводов панели приборов № 2.
| 6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |

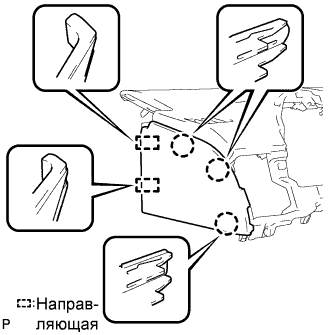

Введите в зацепление 3 захвата и 2 направляющие и установите левую боковую панель приборов.
 |

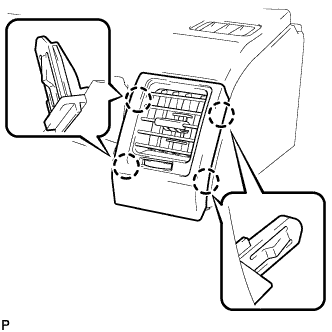

| 7. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ В ПАНЕЛЬ ПРИБОРОВ |
Введите в зацепление 4 захвата и установите регулятор температуры воздуха в салоне № 1 на панель приборов.
 |

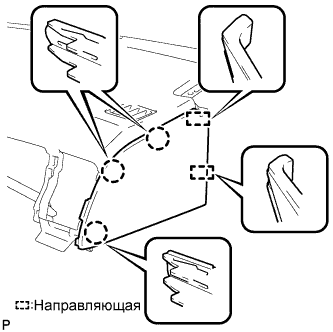

| 8. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
Введите в зацепление 3 захвата и 2 направляющие и установите правую боковую панель приборов.
 |

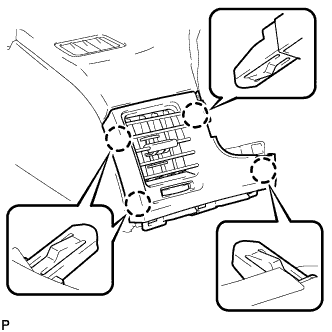

| 9. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ |
Введите в зацепление 4 захвата и установите регулятор температуры воздуха в салоне № 2 на панель приборов.
 |
| 10. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ |
Введите в зацепление 5 креплений.
 |
Установите переднюю подушку безопасности пассажира на панель приборов и введите в зацепление 5 креплений.
 |
Заверните 2 винта.
 |

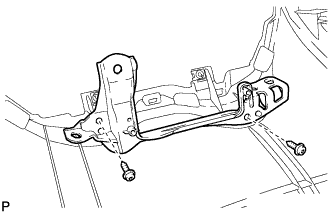

| 11. УСТАНОВИТЕ ДЕРЖАТЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1 |
Установите держатель кожуха щитка приборов № 1 и закрепите его 2 винтами <B>.
 |

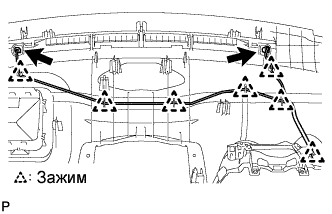

| 12. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (с системой навигации) |
Установите антенну системы навигации в сборе и закрепите ее 2 винтами.
 |
Введите в зацепление 3 зажима.
| 13. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 4 |
Установите новую подушку панели приборов № 4.
 |
| 14. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 3 |
Установите новую подушку панели приборов № 3.
 |
| 15. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2 |
Установите новую подушку панели приборов № 2.
 |
| 16. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <B>.
 |
| 17. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <B>.
 |
| 18. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 2 соединения отопителя и воздуховода с дефлектором и закрепите его 4 винтами <B>.
 |
| 19. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Установите сопло оттаивателя в сборе и закрепите его 3 винтами <B>.
 |
