Нижняя Панель Приборов (Для Моделей С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Панель Приборов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (для моделей с автоматическим кондиционером)

  2. СНИМИТЕ УПОР ДВЕРЦЫ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

  3. СНИМИТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ (для моделей с выключателем системы SRS)

  4. СНИМИТЕ ШНУР АНТЕННЫ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации)

  5. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

Нижняя Панель Приборов (Для Моделей С Кузовом Типа "Хэтчбэк") -- Разборка



1. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (для моделей с автоматическим кондиционером)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отцепите 2 захвата и снимите датчик температуры в салоне.



2. СНИМИТЕ УПОР ДВЕРЦЫ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отцепите захват и снимите упор дверцы перчаточного ящика.



3. СНИМИТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ (для моделей с выключателем системы SRS)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

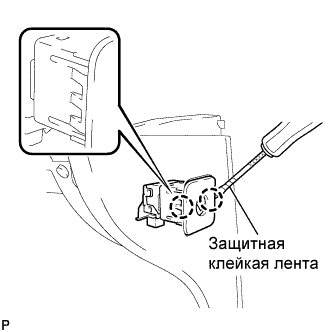

  1. С помощью отвертки расцепите 2 захвата и снимите цилиндр выключателя системы SRS в сборе.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


4. СНИМИТЕ ШНУР АНТЕННЫ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации)
Для моделей с левосторонним рулевым управлением: (Нажмите здесь)
Для моделей с правосторонним рулевым управлением: (Нажмите здесь)


5. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Освободите 2 захвата и снимите лампу освещения перчаточного ящика в сборе.
