Верхняя Панель Приборов (Для Моделей С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Панель Приборов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны водителя)

  2. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны переднего пассажира)

  3. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

  4. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  5. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  6. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  7. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 В СБОРЕ С ПАНЕЛИ ПРИБОРОВ

  8. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ С ПАНЕЛИ ПРИБОРОВ

  9. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2

  10. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 3

  11. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 4

  12. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ

  13. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (с системой навигации)

  14. СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  15. СНИМИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  16. СНИМИТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (для моделей с автоматическим кондиционером)

  17. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1

Верхняя Панель Приборов (Для Моделей С Кузовом Типа "Хэтчбэк") -- Разборка



1. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

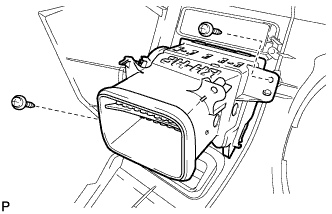

  1. Выверните 3 винта <C> или <D> и снимите подставку для чашки панели приборов.



2. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны переднего пассажира)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 винта <C> или <D> и снимите подставку для чашки панели приборов.



3. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 винта <C> или <D> и снимите сопло оттаивателя в сборе.



4. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

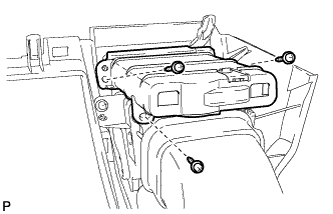

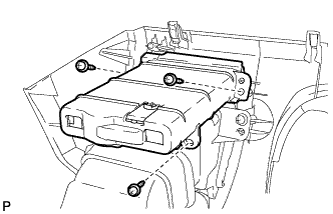

  1. Выверните 4 винта <C> или <D> и снимите воздуховод № 2 соединения отопителя и воздуховода с дефлектором.



5. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

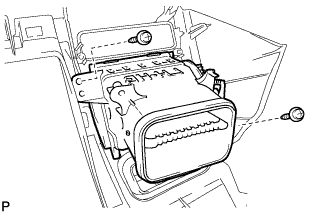

  1. Выверните 2 винта <C> или <D> и снимите воздуховод № 1 соединения отопителя и воздуховода с дефлектором.



6. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <C> или <D> и снимите воздуховод № 3 соединения отопителя и воздуховода с дефлектором.



7. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 В СБОРЕ С ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <C> или <D> и снимите регулятор температуры воздуха в салоне № 2.



8. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ С ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <C> или <D> и снимите регулятор температуры воздуха в салоне № 1.



9. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

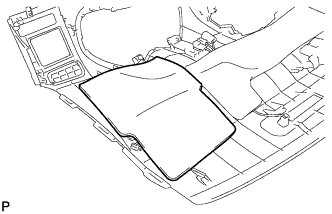

  1. Снимите подушку панели приборов № 2.

    ПРИМЕЧАНИЕ:
    Подушку панели приборов № 2 можно использовать повторно. Однако если двусторонняя клейкая лента недостаточно хорошо клеится или была порвана при снятии подушки, замените подушку новой.


10. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 3


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите подушку панели приборов № 3.

    ПРИМЕЧАНИЕ:
    Подушку панели приборов № 3 можно использовать повторно. Однако если двусторонняя клейкая лента недостаточно хорошо клеится или была порвана при снятии подушки, замените подушку новой.


11. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 4


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите подушку панели приборов № 4.

    ПРИМЕЧАНИЕ:
    Подушку панели приборов № 4 можно использовать повторно. Однако если двусторонняя клейкая лента недостаточно хорошо клеится или была порвана при снятии подушки, замените подушку новой.


12. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

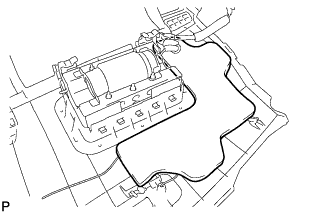

  1. Освободите 5 креплений, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

  1. Расцепите 5 креплений и снимите переднюю подушку безопасности пассажира с панели приборов, как показано на рисунке.



13. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (с системой навигации)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

  1. Расцепите 3 зажима.

  1. Выверните 2 винта и снимите антенну системы навигации в сборе.



14. СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  1. Отсоедините все разъемы.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

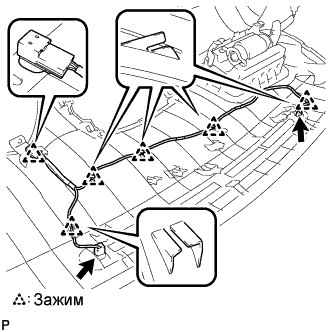

  1. Расцепите 6 зажимов и снимите жгут проводов панели приборов № 2.



15. СНИМИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

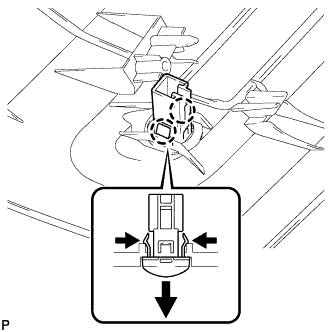

  1. Расцепите 2 захвата и снимите датчик автоматического управления освещением.



16. СНИМИТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (для моделей с автоматическим кондиционером)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 2 захвата и снимите датчик солнечной радиации.



17. СНИМИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

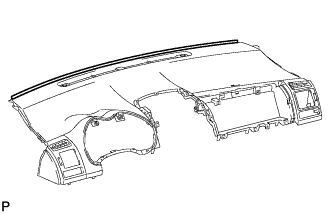

  1. Снимите подушку панели приборов № 1.

    ПРИМЕЧАНИЕ:
    Подушку панели приборов № 1 можно использовать повторно. Однако если двусторонняя клейкая лента недостаточно хорошо клеится или была порвана при снятии подушки, замените подушку новой.
