Передний Сальник Коленчатого Вала Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Часть Двигателя 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  2. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

  3. СНИМИТЕ КРЫШКУ ГОЛОВКИ ЦИЛИНДРОВ № 2

  4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  5. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  6. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

Передний Сальник Коленчатого Вала -- Снятие



1. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


2. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО


3. СНИМИТЕ КРЫШКУ ГОЛОВКИ ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.



4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Ослабьте натяжение поликлинового ремня, повернув натяжитель приводного ремня по часовой стрелке, и снимите поликлиновой ремень.

  1. Осторожно верните натяжитель в ненагруженное состояние.

    ПРИМЕЧАНИЕ:
    1. Для отвода натяжителя медленно вращайте его по часовой стрелке в течение не менее 3 секунд. Будьте осторожны, не прикладывайте усилие резко.
    2. Не прикладывайте дополнительных усилий после полного отвода натяжителя.


5. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 4Zz-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

  1. Выверните болт шкива коленчатого вала с помощью SST.

    SST
    09960-10010(09962-01000,09963-01000)

  1. Снимите шкив коленчатого вала с коленчатого вала.



6. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 4Zz-Fe.Двигатель.Передний Сальник Коленчатого Вала Снятие

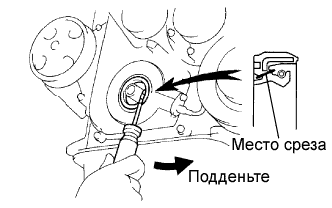

  1. С помощью ножа обрежьте кромку сальника.

  1. Обернув конец отвертки изолентой, снимите сальник.

    ПРИМЕЧАНИЕ:
    После снятия коленчатого вала убедитесь в том, что он не поврежден. Если он поврежден, отшлифуйте поверхность наждачной бумагой с шероховатостью 400.
