  1. УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА

  2. УСТАНОВИТЕ САЛЬНИК ИЛИ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ШТОКА КЛАПАНА

  3. УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН

  4. УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН

  5. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРУЖИНУ СЖАТИЯ

  6. УСТАНОВИТЕ ТОЛКАТЕЛЬ КЛАПАНА

  7. УСТАНОВИТЕ КОНИЧЕСКУЮ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2 С ГОЛОВКОЙ

Головка Блока Цилиндров -- Повторная Сборка



1. УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

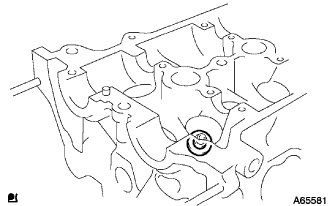

  1. Установите 16 чашек клапанных пружин на головку блока цилиндров.



2. УСТАНОВИТЕ САЛЬНИК ИЛИ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ШТОКА КЛАПАНА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 4Zz-Fe.Двигатель.Головка Блока Цилиндров Повторная Сборка

  1. Нанесите на новые сальники штока клапана тонкий слой моторного масла.

    ПРИМЕЧАНИЕ:
    Будьте особенно внимательны при сборке сальников впускных и выпускных клапанов. Неправильная сборка может привести к неисправности.
    УКАЗАНИЕ:

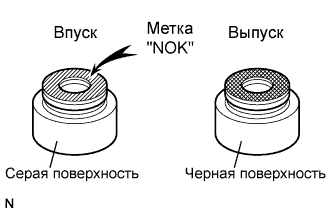

    Сальники штока впускных клапанов имеют серый цвет, а сальники штока выпускных клапанов – черный.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 4Zz-Fe.Двигатель.Головка Блока Цилиндров Повторная Сборка

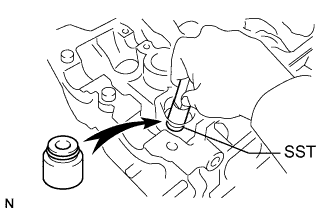

  1. С помощью оправки SST напрессовать новый маслосъемный колпачок на втулку

    SST
    09201-41020


3. УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН

  1. Установите 8 впускных клапанов в головку блока цилиндров.



4. УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН

  1. Установите 8 выпускных клапанов в головку блока цилиндров.



5. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРУЖИНУ СЖАТИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

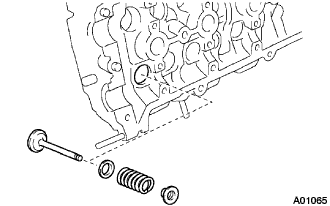

  1. Установите клапан, чашку пружины, пружину клапана и тарелку пружины.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 4Zz-Fe.Двигатель.Головка Блока Цилиндров Повторная Сборка

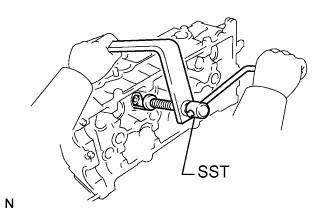

  1. С помощью SST сожмите пружину клапана и установите на шток клапана 2 кулачка тарелки.

    SST
    09202-70020(09202-00010)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

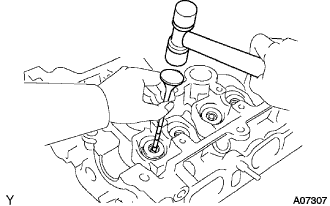

  1. С помощью молотка с пластмассовой поверхностью и штока клапана (не использующегося) с обмотанным виниловой лентой торцем слегка осадите торец штока клапана, чтобы обеспечить его правильную посадку.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить торец штока клапана.


6. УСТАНОВИТЕ ТОЛКАТЕЛЬ КЛАПАНА


7. УСТАНОВИТЕ КОНИЧЕСКУЮ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2 С ГОЛОВКОЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

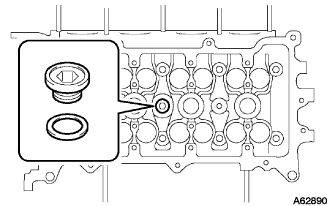

  1. С помощью торцевого ключа на 10 вверните коническую резьбовую пробку с новой прокладкой.

    Момент затяжки:
    44 Н*м{449 кгс*см, 33 фунт-сила-футов}
