Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Часть Двигателя 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Головка Блока Цилиндров -- Разборка |

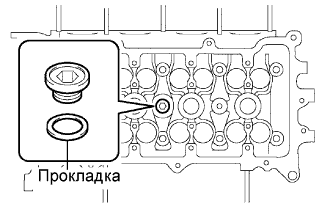

| 1. СНИМИТЕ КОНИЧЕСКУЮ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2 С ГОЛОВКОЙ |
С помощью торцевого гаечного ключа на 10 мм снимите коническую резьбовую заглушку с прокладкой.
 |
| 2. СНИМИТЕ ТОЛКАТЕЛЬ КЛАПАНА |
Снимите 16 толкателей клапанов с головки блока цилиндров.
 |
| 3. СНИМИТЕ ВНУТРЕННЮЮ ПРУЖИНУ СЖАТИЯ |
С помощью SST сожмите пружину клапана и снимите 2 кулачка тарелки и тарелку.
- SST
- 09202-70020(09202-00010)
 |
Снимите SST.
Снимите пружину сжатия.
Снимите чашку пружины.
| 4. СНИМИТЕ ВПУСКНОЙ КЛАПАН |
Снимите 8 впускных клапанов с головки блока цилиндров.
| 5. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН |
Снимите 8 выпускных клапанов с головки блока цилиндров.

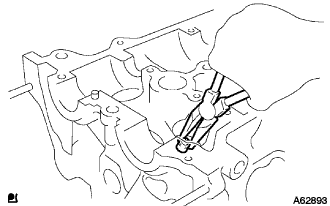

| 6. СНИМИТЕ САЛЬНИК ИЛИ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ШТОКА КЛАПАНА |
Снимите 16 сальников штока клапана с направляющей втулки клапана.
 |

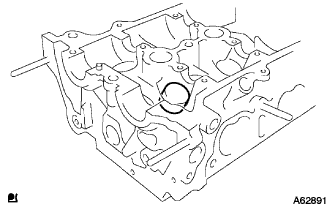

| 7. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА |
Снимите 16 чашек пружины клапана с головки блока цилиндров.
| 8. СНИМИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ КЛАПАНА |
Нагрейте головку блока цилиндров до температуры 80 − 100°C (176 −212°F).
 |

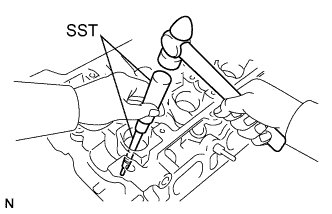

С помощью оправки SST выбейте направляющую втулку клапана.
- SST
- 09201-10000
09201-01055
09950-70010(09951-07100)
| 9. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ |
Выверните 11 резьбовых шпилек с головки блока цилиндров.
