Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ КРЮК ПРУЖИНЫ ПЕДАЛИ № 1 (для моделей с 1AD-FTV, 2AD-FHV)

  2. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ

  3. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

  4. УСТАНОВИТЕ ВТУЛКУ ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ

  5. УСТАНОВИТЕ ПОДУШКУ ПЕДАЛИ СЦЕПЛЕНИЯ № 1

  6. УСТАНОВИТЕ ВТУЛКУ ПЕДАЛИ СЦЕПЛЕНИЯ

  7. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СЦЕПЛЕНИЯ

  8. УСТАНОВИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ

  9. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ С КРЮКОМ (для моделей с 1AD-FTV, 2AD-FHV)

  10. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с 1AD-FTV, 2AD-FHV, 1ND-TV)

  11. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с 4ZZ-FE, 1ZR-FE)

  12. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬНЫЙ БОЛТ ПЕДАЛИ СЦЕПЛЕНИЯ

  13. УСТАНОВИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ

  14. УСТАНОВИТЕ ШТИФТ С ОТВЕРСТИЕМ ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ

  15. ПОДСОЕДИНИТЕ РАЗЪЕМЫ

  16. УСТАНОВИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  17. УСТАНОВИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (для моделей с газоразрядными фарами)

  18. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ

  19. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

  20. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")

  21. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  22. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ

Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) -- Установка



1. УСТАНОВИТЕ КРЮК ПРУЖИНЫ ПЕДАЛИ № 1 (для моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите крюк пружины педали № 1 на кронштейн педали сцепления в сборе.



2. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ

  1. Установите переключатель педали сцепления в сборе на кронштейн педали сцепления в сборе, закрепив его гайкой.

    Момент затяжки:
    16 Н*м{160 кгс*см, 12 фунт-сила-футов}


3. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

  1. Установите переключатель муфты сцепления в сборе на кронштейн педали сцепления в сборе, закрепив его гайкой.

    Момент затяжки:
    16 Н*м{160 кгс*см, 12 фунт-сила-футов}


4. УСТАНОВИТЕ ВТУЛКУ ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

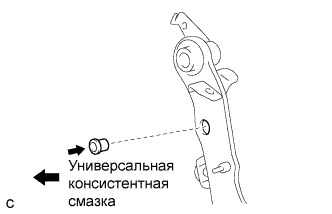

  1. Нанесите на внутренние поверхности новой втулки вилки универсальную консистентную смазку.

  1. Установите втулку вилки на педаль сцепления в сборе.

    УКАЗАНИЕ:
    Установите втулку вилки с левой стороны автомобиля.


5. УСТАНОВИТЕ ПОДУШКУ ПЕДАЛИ СЦЕПЛЕНИЯ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью круглогубцев установите 2 подушки педали сцепления № 1 на педаль сцепления в сборе.



6. УСТАНОВИТЕ ВТУЛКУ ПЕДАЛИ СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

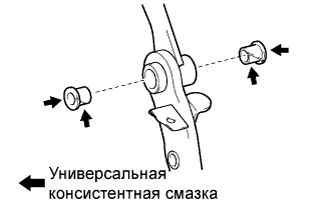

  1. Нанесите универсальную консистентную смазку на обе стороны 2 новых втулок.

  1. Установите 2 втулки на педаль сцепления.



7. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СЦЕПЛЕНИЯ

  1. Установите накладку педали сцепления на педаль сцепления в сборе.



8. УСТАНОВИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите педаль сцепления в сборе на кронштейн педали сцепления в сборе и закрепите ее болтом и гайкой.

    Момент затяжки:
    37 Н*м{375 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Вверните болт с правой стороны автомобиля.


9. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ С КРЮКОМ (для моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

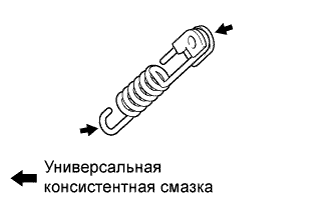

  1. Нанесите на поверхности скольжения пружины универсальную консистентную смазку.

  1. Установите пружину педали с крюком.



10. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с 1AD-FTV, 2AD-FHV, 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

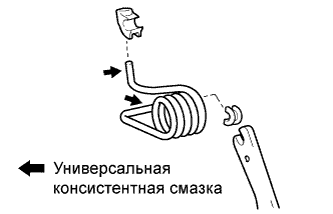

  1. Нанесите на поверхности скольжения пружины универсальную консистентную смазку.

  1. Установите новую поворотную втулку на педаль сцепления в сборе.

  1. Установите держатель пружины педали сцепления на кронштейн педали сцепления в сборе.

  1. Установите пружину педали сцепления.



11. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с 4ZZ-FE, 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

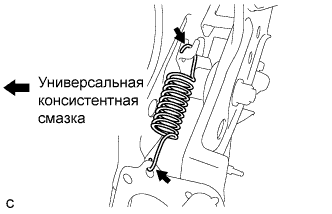

  1. Нанесите на поверхности скольжения пружины универсальную консистентную смазку.

  1. Установите пружину педали сцепления.



12. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬНЫЙ БОЛТ ПЕДАЛИ СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вверните ограничительный болт педали сцепления так, чтобы его конец касался подушки педали сцепления.

    УКАЗАНИЕ:
    После завершения регулировки педали сцепления затяните контргайку с заданным моментом.


13. УСТАНОВИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Заверните гайку на кронштейне педали сцепления в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите кронштейн педали сцепления в сборе болтом и 2 гайками.

    Момент затяжки:
    Болт:
    24 Н*м{241 кгс*см, 17 фунт-сила-футов}
    Гайка:
    13 Н*м{130 кгс*см, 9 фунт-сила-футов}


14. УСТАНОВИТЕ ШТИФТ С ОТВЕРСТИЕМ ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

  1. Нанесите на рабочие поверхности трения штифта и втулки вилки универсальную консистентную смазку.

  1. Подсоедините вилку к педали сцепления в сборе с помощью штифта с отверстием.

    УКАЗАНИЕ:
    Установите штифт с отверстием с правой стороны автомобиля.

  1. Установите фиксатор на штифт с отверстием.



15. ПОДСОЕДИНИТЕ РАЗЪЕМЫ

  1. Подсоедините разъем переключателя педали сцепления и разъем переключателя муфты сцепления.



16. УСТАНОВИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  1. Установите главный ЭБУ кузова и закрепите его 2 винтами.



17. УСТАНОВИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (для моделей с газоразрядными фарами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите ЭБУ системы управления уровнем фар в сборе и закрепите его болтом.

    Момент затяжки:
    8,0 Н*м{82 кгс*см, 70 фунт-сила-дюймов}

  1. Подсоедините разъем.



18. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ
Нажмите здесь.


19. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ
Для моделей с кузовом типа "седан" (и подушкой безопасности для защиты коленей водителя) Нажмите здесь.
Для моделей с кузовом типа "хэтчбэк" Нажмите здесь.


20. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")
Нажмите здесь.


21. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")
Нажмите здесь.


22. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Педаль Сцепления (Для Моделей С Левосторонним Рулевым Управлением) Установка

  1. Проверьте, чтобы двигатель не запускался при отпущенной педали сцепления.

  1. Проверьте, чтобы двигатель запускался при полностью нажатой педали сцепления.
    Если необходимо, проверьте и замените переключатель педали сцепления в сборе.
