Топливный Насос Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Топливная Система 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "седан")

  2. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны для моделей с кузовом типа "хэтчбэк")

  3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1 (с левой стороны для моделей с кузовом типа "хэтчбэк")

  4. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны для моделей с кузовом типа "хэтчбэк")

  5. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  7. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")

  8. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  9. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1 (с правой стороны для моделей с кузовом типа "хэтчбэк")

  10. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны для моделей с кузовом типа "хэтчбэк")

  11. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  12. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  13. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  14. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕГО ПОЛА

  15. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  16. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  17. ОТСОЕДИНИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

  18. ОТСОЕДИНИТЕ ТРУБКУ № 1, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА, В СБОРЕ

  19. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА № 1

  20. ОТСОЕДИНИТЕ ТРУБКУ № 2, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА ИЗ ТОПЛИВНОГО БАКА, В СБОРЕ

  21. СНИМИТЕ КРЕПЕЖНУЮ ДЕТАЛЬ ДАТЧИКА ТОПЛИВНОГО НАСОСА (для моделей производства TMC)

  22. СНИМИТЕ КРЕПЕЖНУЮ ДЕТАЛЬ ДАТЧИКА ТОПЛИВНОГО НАСОСА (для моделей производства TMUK, TMMT)

  23. СНИМИТЕ ТОПЛИВОЗАБОРНИК В СБОРЕ

  24. СЛЕЙТЕ ТОПЛИВО

Топливный Насос -- Снятие



1. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

    ПРИМЕЧАНИЕ:
    Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите рассмотренную выше операцию для другого крепления.

  1. Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

  1. Снимите подушку сиденья.



2. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны для моделей с кузовом типа "хэтчбэк")


3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1 (с левой стороны для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь


4. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь
Для 3-дверных моделей Нажмите здесь


5. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны левого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь


7. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны для моделей с кузовом типа "хэтчбэк")


8. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


9. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1 (с правой стороны для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь


10. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь
Для 3-дверных моделей Нажмите здесь


11. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны правого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


12. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для моделей производства TMC Нажмите здесь
Для моделей производства TMUK, TMMT Нажмите здесь


13. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")
УКАЗАНИЕ:
Для 5-дверных моделей Нажмите здесь


14. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕГО ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите крышку технологического отверстия заднего пола.

  1. Отсоедините разъем от топливозаборника в сборе.



15. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  1. Запустите двигатель. После самопроизвольной остановки двигателя поверните замок зажигания в положение выключения.

    УКАЗАНИЕ:
    Может быть установлен DTC P0171/25.

  1. Снова прокрутите коленчатый вал двигателя стартером и убедитесь, что двигатель не запускается.

  1. Снимите пробку наливной горловины топливного бака и сбросьте давление внутри топливного бака.



16. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


17. ОТСОЕДИНИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. Снимите зажим трубного соединения, а затем вытяните соединитель топливопровода из пробки топливозаборника в сборе.

    ПРИМЕЧАНИЕ:
    1. Перед отсоединением убедитесь в отсутствии загрязнений и других посторонних веществ вокруг соединителя топливопровода. Если необходимо, очистите соединитель.
    2. Необходимо принять меры для предотвращения проникновения в соединитель земли и грязи. В случае попадания в соединитель земли или грязи кольцевые уплотнения могут не обеспечивать надлежащую герметизацию.
    3. Соединитель должен отсоединяться исключительно вручную.
    4. Не изгибайте, не перегибайте и не перекручивайте нейлоновые трубки.
    5. Обеспечьте защиту соединителя, накрыв его полиэтиленовым пакетом.


18. ОТСОЕДИНИТЕ ТРУБКУ № 1, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА, В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. Ослабьте фиксатор и отсоедините трубку № 1, отводящую пары топлива, в сборе с топливозаборника в сборе.



19. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините выходной патрубок угольного адсорбера № 1 от топливозаборника в сборе.



20. ОТСОЕДИНИТЕ ТРУБКУ № 2, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА ИЗ ТОПЛИВНОГО БАКА, В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. Ослабьте фиксатор и отсоедините трубку, отводящую пары топлива из топливного бака, от топливозаборника в сборе.



21. СНИМИТЕ КРЕПЕЖНУЮ ДЕТАЛЬ ДАТЧИКА ТОПЛИВНОГО НАСОСА (для моделей производства TMC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. С помощью торцевого шестигранного ключа с головкой 6 мм установите SST на крепежную деталь датчика топливного насоса.

    SST
    09808-14020(09808-01410,09808-01420,09808-01430)
    УКАЗАНИЕ:
    Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

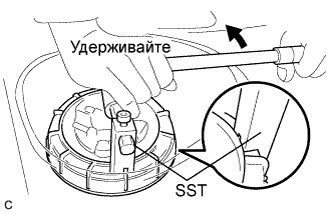

    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. С помощью SST ослабьте крепежную деталь датчика топливного насоса.

    SST
    09808-14020(09808-01410,09808-01420,09808-01430)
    ПРИМЕЧАНИЕ:
    Применяйте SST. Не используйте другие инструменты, например, отвертку.
    УКАЗАНИЕ:
    Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

  1. Снимите крепежную деталь датчика топливного насоса, удерживая рукой топливозаборник в сборе.



22. СНИМИТЕ КРЕПЕЖНУЮ ДЕТАЛЬ ДАТЧИКА ТОПЛИВНОГО НАСОСА (для моделей производства TMUK, TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. С помощью торцевого шестигранного ключа с головкой 6 мм установите SST на крепежную деталь датчика топливного насоса.

    SST
    09808-14020(09808-01410,09808-01420,09808-01430)
    УКАЗАНИЕ:
    Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. С помощью SST ослабьте крепежную деталь датчика топливного насоса.

    SST
    09808-14020(09808-01410,09808-01420,09808-01430)
    ПРИМЕЧАНИЕ:
    Применяйте SST. Не используйте другие инструменты, например, отвертку.
    УКАЗАНИЕ:
    Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

  1. Снимите крепежную деталь датчика топливного насоса, удерживая рукой топливозаборник в сборе.



23. СНИМИТЕ ТОПЛИВОЗАБОРНИК В СБОРЕ

  1. Снимите топливозаборник в сборе с топливного бака.

    ПРИМЕЧАНИЕ:
    Убедитесь, что рычаг датчика уровня топлива не деформирован.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливный Насос Снятие

  1. Снимите прокладку с топливного бака.



24. СЛЕЙТЕ ТОПЛИВО
