Адсорбер Установка. Corolla Auris

Проверьте крепежную деталь датчика топливного насоса.

1. Вручную установите крепежную деталь датчика топливного насоса на топливный бак, не подсоединяя топливозаборник в сборе.


   1. Если крепежную деталь датчика топливного насоса можно поворачивать рукой на 180° или более, используйте ее повторно.

   2. Если крепежную деталь датчика топливного насоса невозможно повернуть рукой на 180° и более, используйте запасную крепежную деталь.


   УКАЗАНИЕ:

   1. Убедитесь в отсутствии повреждений, вмятин, посторонних веществ и других дефектов на резьбе топливного бака.


Установите на топливный бак новую прокладку.

Установите адсорбер на топливный бак.

ПРИМЕЧАНИЕ:

Убедитесь, что рычаг датчика уровня топлива не деформирован.

Совместите выступ на адсорбере с вырезом в топливном баке.

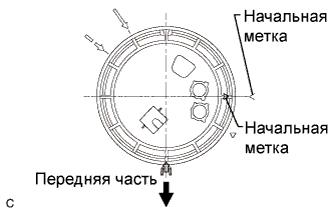

Удерживая адсорбер рукой, чтобы предотвратить его наклон, совместите начальные метки на крепежной детали датчика топливного насоса и топливном баке, а затем вручную закрепите крепежную деталь, повернув ее на 180°.

УКАЗАНИЕ:

1. Убедитесь в отсутствии повреждений, вмятин, посторонних веществ и других дефектов на резьбе топливного бака.

2. Учитывая то, что с течением времени топливный бак расширяется и утолщается, диаметры поставляемых крепежных деталей датчика топливного насоса превышают диаметры крепежных деталей, устанавливаемых на заводе-изготовителе. Если диаметр смонтированной на заводе-изготовителе крепежной детали слишком мал и не позволяет повторно установить деталь, используйте запасную крепежную деталь датчика топливного насоса.


С помощью торцевого шестигранного ключа с головкой 6 мм установите SST на крепежную деталь датчика топливного насоса.

SST

09808-14020(09808-01410,09808-01420,09808-01430)

ПРИМЕЧАНИЕ:

Не используйте другие инструменты, например, отвертку.

УКАЗАНИЕ:

1. Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

2. Устанавливая SST, удерживайте адсорбер рукой, чтобы предотвратить отделение прокладки от адсорбера.

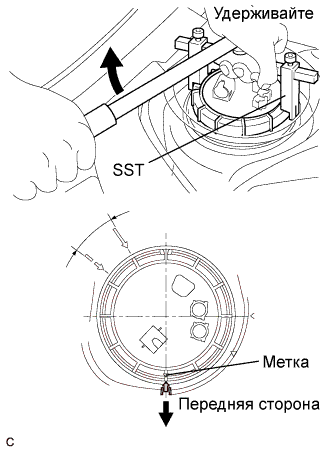

Закрепите крепежную деталь датчика топливного насоса, повернув ее примерно на 1,5 оборота относительно начальной метки на топливном баке так, чтобы начальная метка на крепежной детали оказалась в интервале, показанном на рисунке.

SST

09808-14020(09808-01410,09808-01420,09808-01430)

ПРИМЕЧАНИЕ:

Не используйте другие инструменты, например, отвертку.

УКАЗАНИЕ:

Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

Установите на топливный бак новую прокладку.

Установите топливозаборник на топливный бак.

ПРИМЕЧАНИЕ:

Убедитесь, что рычаг датчика уровня топлива не деформирован.

Совместите выступ на топливозаборнике с вырезом в топливном баке.

Удерживая топливозаборник в сборе рукой, чтобы предотвратить его наклон, совместите начальные метки на крепежной детали датчика топливного насоса и топливном баке, а затем вручную закрепите крепежную деталь, повернув ее на 180°.

УКАЗАНИЕ:

1. Убедитесь в отсутствии повреждений, вмятин, посторонних веществ и других дефектов на резьбе топливного бака.

2. Учитывая то, что с течением времени топливный бак расширяется и утолщается, диаметры поставляемых крепежных деталей датчика топливного насоса превышают диаметры крепежных деталей, устанавливаемых на заводе-изготовителе. Если диаметр смонтированной на заводе-изготовителе крепежной детали слишком мал и не позволяет повторно установить деталь, используйте запасную крепежную деталь датчика топливного насоса.

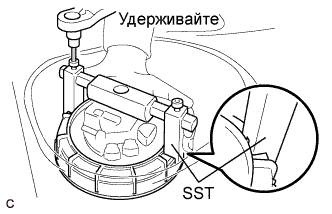

С помощью торцевого шестигранного ключа с головкой 6 мм установите SST на крепежную деталь датчика топливного насоса.

SST

09808-14020(09808-01410,09808-01420,09808-01430)

ПРИМЕЧАНИЕ:

Не используйте другие инструменты, например, отвертку.

УКАЗАНИЕ:

1. Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

2. Устанавливая SST, удерживайте топливозаборник в сборе рукой, чтобы предотвратить отделение прокладки от топливозаборника.


Закрепите крепежную деталь датчика топливного насоса, повернув ее примерно на 450° относительно начальной метки на топливном баке так, чтобы начальная метка на крепежной детали оказалась в интервале, показанном на рисунке.

SST

09808-14020(09808-01410,09808-01420,09808-01430)

ПРИМЕЧАНИЕ:

Не используйте другие инструменты, например, отвертку.

УКАЗАНИЕ:

Вставляйте ребро крепежной детали датчика топливного насоса в вырез SST.

Подсоедините трубку, отводящую пары топлива из топливного бака, к топливозаборнику в сборе.

Подсоедините выходной патрубок угольного адсорбера № 1 к топливозаборнику в сборе.

Подсоедините трубку № 1, отводящую пары топлива, в сборе к топливозаборнику в сборе и закрепите ее фиксатором.

Вставьте соединитель топливопровода в пробку пластины топливозаборника, а затем установите зажим трубного соединения.

ПРИМЕЧАНИЕ:

1. Перед выполнением данной операции убедитесь в отсутствии царапин и посторонних частиц вокруг соединяемых частей соединителя топливопровода и пробки.

2. Удостоверьтесь, что соединитель топливопровода плотно вставлен до упора.

3. Убедитесь, что зажим трубного соединения располагается на кольце соединителя топливопровода.

4. После установки зажима трубного соединения убедитесь, что подающий топливопровод не выжимается.


Подсоедините разъем топливного насоса

Проверьте работу топливного насоса.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Поверните замок зажигания в положение ON (ВКЛ) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


   ПРИМЕЧАНИЕ:

   Не запускайте двигатель.

3. Выберите следующие элементы меню: Powertrain / Engine / Active Test / Control the Fuel Pump/Speed.


4. Проверьте давление топлива во впускном патрубке топливопровода. Убедитесь в том, что слышно, как топливо поступает в топливный бак. Если звук не слышен, проверьте интегрированное реле, топливный насос, ЕСМ и разъем жгута проводов.


Убедитесь в отсутствии утечек.

1. Убедитесь в отсутствии утечек топлива из системы после проведения технического обслуживания. При обнаружении утечки топлива отремонтируйте или замените детали, если необходимо.


Выключите зажигание.

Отсоедините портативный диагностический прибор от DLC3.

Установите крышку технологического отверстия заднего пола вместе с новой бутиловой лентой.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
