Топливная Форсунка Снятие. Corolla Auris

Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.

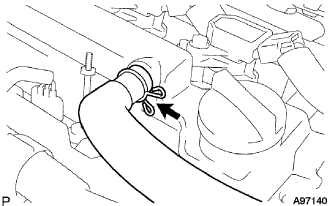

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

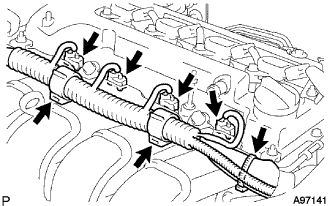

Отсоедините 4 разъема топливных форсунок.

Отсоедините 3 зажима жгута проводов от кронштейнов зажимов.

Снимите зажим топливопровода № 1.

Отсоедините топливопровод.

Сожмите фиксатор разъема топливопровода, а затем вытяните разъем топливопровода из топливопровода.

ПРИМЕЧАНИЕ:

1. Перед отсоединением разъема убедитесь, что вокруг него нет загрязнений и посторонних предметов. В случае необходимости очистите разъем.

2. Необходимо принять меры для предотвращения проникновения в разъем грязи и посторонних частиц. В случае попадания в разъем земли или грязи кольцевые уплотнения могут не обеспечивать надлежащую герметизацию.

3. Отсоединять быстрый разъем следует исключительно вручную.

4. Не изгибайте, не перегибайте и не перекручивайте нейлоновые трубки.

5. Обеспечьте защиту разъема, накрыв его полиэтиленовым пакетом.

6. Если топливопровод и разъем не разъединяются, попробуйте осторожно пошевелить разъем или подвигать его вперед-назад для освобождения. Аккуратно снимите разъем с топливопровода.

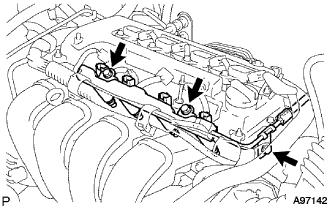

Выверните 3 болта, а затем снимите топливную рампу вместе с топливной форсункой.

ПРИМЕЧАНИЕ:

Будьте осторожны, не допускайте падения форсунок при снятии топливной рампы.

Снимите 2 распорные втулки топливной рампы с головки блока цилиндров.

Снимите 4 изолятора с головки блока цилиндров.

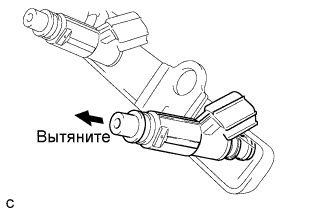

Вытяните 4 топливных форсунки из топливной рампы.
