  1. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

Топливная Форсунка -- Проверка



1. ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливная Форсунка Проверка

  1. Проверьте сопротивление.

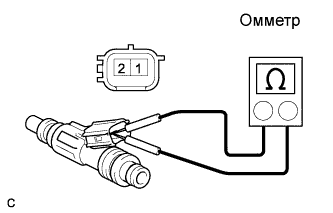

    1. С помощью омметра измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление:
      Контакты
      		Режим
      		Сопротивление
      1 - 2
      		20°C (68°F)
      		13,8–15,2 Ом
      Если результат проверки не отвечает требованиям, замените топливную форсунку.


  1. Проверьте объем впрыска топлива форсунки.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время проверки держите форсунку вдали от искр.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливная Форсунка Проверка

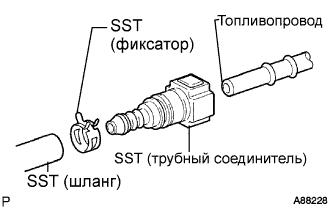

    1. Соедините SST (разъем топливопровода) с SST (шланг), а затем подсоедините их к топливопроводу (со стороны автомобиля).

      SST
      09268-31012(09268-41500,90467-13001,95336-08070)


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливная Форсунка Проверка

    2. Установите кольцевое уплотнение на топливную форсунку.

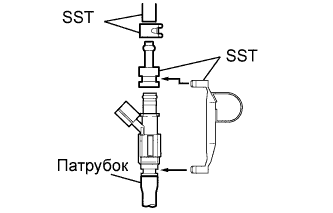

    3. Подсоедините SST (переходник и шланг) к форсунке и закрепите форсунку и штуцер при помощи SST (зажим).

      SST
      09268-31012(09268-41110,09268-41300,90467-13001)


      4. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Топливная Система 4Zz-Fe.Топливная Система.Топливная Форсунка Проверка

    4. Поместите форсунку в градуированный цилиндр.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Во избежание разбрызгивания бензина установите на форсунку подходящую виниловую трубку.

    5. Приведите в действие топливный насос (Нажмите здесь).

    6. Установите SST на топливную форсунку.

      SST
      09842-30080

    7. На 15 с подсоедините SST (провод) к форсунке в сборе и аккумуляторной батарее и измерьте объем впрыска топлива с помощью градуированного цилиндра. Проверьте каждую форсунку 2–3 раза.

      Объем впрыска топлива:
      Контакты
      		Режим
      		Объем впрыска топлива
      Положительный вывод - масса
      		15 с (2–3 раза)
      		39–53 см3 (2,4–3,2 куб. дюйма)
      Разница по форсункам:
      14 см3 (0,9 куб. дюйма) или менее
      ПРИМЕЧАНИЕ:
      Подключение и отключение выполняйте только со стороны аккумуляторной батареи.
      УКАЗАНИЕ:
      Если результат проверки не отвечает требованиям, замените топливную форсунку.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Проверьте наличие утечки топлива.

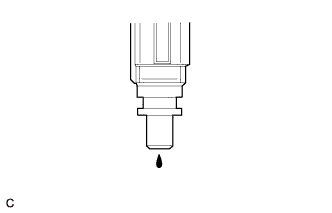

    1. Отсоедините SST (провода) диагностического прибора от аккумуляторной батареи и проверьте наличие утечек из форсунки.

      Номинальное значение / Номинальный режим:
      Не более 1 капли за 5 минут
      УКАЗАНИЕ:
      Если результат проверки не отвечает требованиям, замените топливную форсунку.

    2. Выключите зажигание.

    3. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    4. Снимите SST.

    5. Отсоедините портативный диагностический прибор от DLC3.

    6. Подсоедините подающий топливопровод к топливопроводу.
