Топливная Форсунка Установка. Corolla Auris

Установите новую уплотнительную шайбу на каждую форсунку.

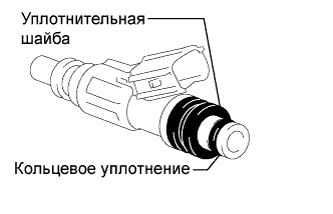

Нанесите небольшой слой шпиндельного масла или бензина на новые кольцевые уплотнения и установите их на каждую топливную форсунку.

Нанесите тонкий слой бензина или шпиндельного масла на часть топливной рампы, которая входит в контакт с кольцевым уплотнением форсунки.

Вновь нанесите тонкий слой бензина или шпиндельного масла на кольцевое уплотнение, а затем установите левую и правую топливные форсунки на топливную рампу.

ПРИМЕЧАНИЕ:

При установке на кольцевом уплотнении не должно быть трещин, оно не должно быть смятым.

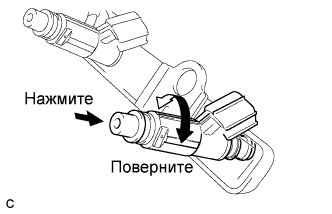

Убедитесь, что форсунка вращается плавно.
Если форсунка не вращается, замените кольцевое уплотнение.

Установите 4 новых изолятора в головку блока цилиндров.

Установите 2 распорных втулки топливной рампы № 1 на головку блока цилиндров.

ПРИМЕЧАНИЕ:

Убедитесь, что распорные втулки топливной рампы № 1 установлены с соблюдением ориентации.

Установите топливную рампу в сборе с 4 форсунками, а затем временно закрепите ее 3 болтами.

ПРИМЕЧАНИЕ:

Не допускайте падения топливных форсунок при монтаже топливной рампы.

Убедитесь, что форсунка вращается плавно.
Если форсунка не вращается, замените кольцевое уплотнение.

Затяните 3 болта с номинальным моментом затяжки.

Момент затяжки:

Болт A:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

Болт B:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

Подсоедините топливопровод.

1. Чтобы соединить топливный шланг с топливопроводом, совместите разъем топливопровода с топливопроводом и вставьте разъем топливопровода до щелчка.


   ПРИМЕЧАНИЕ:

   1. Перед выполнением данной операции убедитесь в отсутствии царапин или посторонних частиц вокруг соединенных деталей трубного соединителя и трубопровода.

   2. После подсоединения топливопровода проверьте надежность соединения, потянув за разъем топливопровода.


Установите зажим топливопровода № 1.

Установите 3 зажима жгута проводов.

Подсоедините 4 разъема топливных форсунок.

Подключите шланг вентиляции картера к крышке головки блока цилиндров.

ПРИМЕЧАНИЕ:

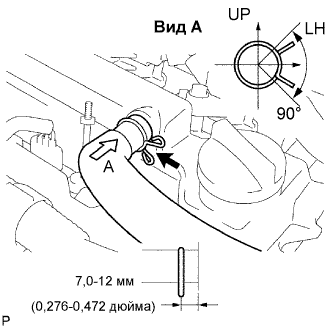

При установке убедитесь, что хомут шланга установлен под правильным углом.

Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.
