Трос Механизма Переключения Передач В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150
DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
REMOVE INSTRUMENT PANEL FINISH PANEL END LH
REMOVE INSTRUMENT PANEL FINISH PANEL END RH
REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY
REMOVE REAR CONSOLE BOX COVER
REMOVE POSITION INDICATOR HOUSING ASSEMBLY
REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL
REMOVE CONSOLE BOX CARPET (w/o Console Box Lid)
REMOVE CONSOLE BOX CARPET (w/ Console Box Lid)
REMOVE REAR CONSOLE BOX ASSEMBLY (w/o Console Box Lid)
REMOVE REAR CONSOLE BOX ASSEMBLY (w/ Console Box Lid)
REMOVE FRONT NO. 1 CONSOLE BOX INSERT
REMOVE FRONT NO. 2 CONSOLE BOX INSERT
REMOVE INSTRUMENT PANEL UNDER TRAY
REMOVE LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL
REMOVE LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL
REMOVE NO.2 CYLINDER HEAD COVER
REMOVE AIR CLEANER CAP SUB-ASSEMBLY
REMOVE AIR CLEANER CASE
REMOVE OXYGEN SENSOR
REMOVE FRONT EXHAUST PIPE ASSEMBLY
REMOVE NO. 1 FRONT FLOOR HEAT INSULATOR
REMOVE TRANSMISSION CONTROL CABLE ASSEMBLY
Трос Механизма Переключения Передач В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL |
| 2. REMOVE INSTRUMENT PANEL FINISH PANEL END LH |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.
| 3. REMOVE INSTRUMENT PANEL FINISH PANEL END RH |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.
| 4. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY |

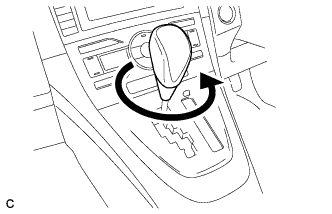

Turn the shift lever knob counterclockwise and remove the shift lever knob sub-assembly.
| 5. REMOVE REAR CONSOLE BOX COVER |
С помощью отвертки расцепите 2 фиксатора.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Освободите 2 фиксатора.
Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.
| 6. REMOVE POSITION INDICATOR HOUSING ASSEMBLY |
Освободите 7 захватов и снимите корпус индикатора положения в сборе.
| 7. REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL |
Выверните два винта <Е> или <F>.
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
| 8. REMOVE CONSOLE BOX CARPET (w/o Console Box Lid) |
Снимите коврик вещевого ящика в облицовке туннеля пола.
| 9. REMOVE CONSOLE BOX CARPET (w/ Console Box Lid) |
Снимите коврик вещевого ящика в облицовке туннеля пола.
| 10. REMOVE REAR CONSOLE BOX ASSEMBLY (w/o Console Box Lid) |
Выверните 4 болта и 2 винта.
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
| 11. REMOVE REAR CONSOLE BOX ASSEMBLY (w/ Console Box Lid) |
Выверните 4 болта и 2 винта.
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
| 12. REMOVE FRONT NO. 1 CONSOLE BOX INSERT |
Освободите 3 захвата.
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.
| 13. REMOVE FRONT NO. 2 CONSOLE BOX INSERT |
Освободите 3 захвата.
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.
| 14. REMOVE INSTRUMENT PANEL UNDER TRAY |
С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 15. REMOVE LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL |
Выверните два винта <Е> или <F>.
Освободите 4 захвата и 2 направляющие.
Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.
| 16. REMOVE LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL |
Выверните два винта <Е> или <F>.
Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.
| 17. REMOVE NO.2 CYLINDER HEAD COVER |
Hold the rear of the cover and raise it to disengage the 2 clips on the front of the cover. Continue to raise the cover to disengage the 2 clips on the front of the cover and remove the cover.
- ПРИМЕЧАНИЕ:
- Attempting to disengage both front and rear clips at the same time may cause the cover to break.
| 18. REMOVE AIR CLEANER CAP SUB-ASSEMBLY |
Disconnect the mass air flow meter connector.
Disconnect the 2 clamps.
Disconnect the band and ventilation hose, and remove the air cleaner cap sub-assembly.
| 19. REMOVE AIR CLEANER CASE |
Separate the air cleaner filter element from the air cleaner.
Remove the 3 bolts from the air cleaner case.
Disconnect the oxygen sensor connector.
Using SST, remove the oxygen sensor from the front exhaust pipe assembly.
- SST
- 09224-00010
- ПРИМЕЧАНИЕ:
- Do not damage the oxygen sensor.
| 21. REMOVE FRONT EXHAUST PIPE ASSEMBLY |
Remove the 2 bolts and 2 compression springs.
Remove the 2 bolts and 2 compression springs.
Remove the exhaust pipe support, and then remove the front exhaust pipe assembly.
| 22. REMOVE NO. 1 FRONT FLOOR HEAT INSULATOR |
Remove the 3 nuts and the No. 1 front floor heat insulator.
| 23. REMOVE TRANSMISSION CONTROL CABLE ASSEMBLY |
Move the shift lever to the N position.
Disconnect the end of the transmission control cable assembly from the shift lever assembly.
Turn the lock nut counterclockwise. While holding the lock nut, disconnect the transmission control cable from the shift lever retainer.
Remove the clip and disconnect the transmission control cable assembly from the control cable bracket.
Remove the nut and transmission control cable assembly from the control shaft lever.
Remove the bolt and separate the transmission control cable support from the rear engine mounting insulator.
Remove the 2 bolts and separate the transmission control cable assembly from the body.
Pull out the transmission control cable assembly from the body.
