Трос Механизма Переключения Передач В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Put the transmission control cable into the cabin and connect the transmission control cable with the 2 nuts.

Момент затяжки:

5.0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Install the transmission control cable support to the rear engine mounting insulator with the bolt.

Момент затяжки:

5.0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Connect the transmission control cable to the transmission control cable bracket with a new clip.

Connect the transmission control cable to the control shaft lever with the nut.

Момент затяжки:

12 Н*м{122 кгс*см, 9 фунт-сила-футов}

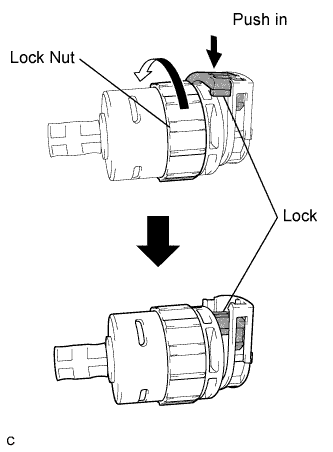

Turn the lock nut of the transmission control cable counterclockwise. While holding the lock nut, push in the lock.

Connect the outer part of the transmission control cable to the shift lever retainer.

УКАЗАНИЕ:

After installation, check that the outer part of the cable protrudes above the A-A line as shown in the illustration.

Install the transmission control cable end to the shift lever assembly.

ПРИМЕЧАНИЕ:

1. Check that the lock piece is pulled outward.


1. Install the cable end all the way to the base of the pin.


Push the lock piece into the adjuster case.

ПРИМЕЧАНИЕ:

Securely push in the lock piece until the slider lock is engaged.

Install the No. 1 front floor heat insulator with the 3 nuts.

Момент затяжки:

5.5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Using vernier calipers, measure the free length of the compression springs.

УКАЗАНИЕ:

If the free length is less than the minimum, replace the compression spring.

Using a plastic hammer and wooden block, tap in a new gasket until its surface is flush with the exhaust manifold.

ПРИМЕЧАНИЕ:

1. Be careful with the installation direction of the gasket.

2. Do not reuse the gasket.

3. Do not damage the gasket.

4. Do not push in the gasket by using the exhaust pipe when connecting it.


Install the exhaust pipe support, and then install the front exhaust pipe assembly with the 2 compression springs and 2 bolts.

Момент затяжки:

43 Н*м{439 кгс*см, 32 фунт-сила-футов}

Using a plastic hammer and wooden block, tap in a new gasket until its surface is flush with the front exhaust pipe assembly.

ПРИМЕЧАНИЕ:

1. Be careful with the installation direction of the gasket.

2. Do not reuse the gasket.

3. Do not damage the gasket.

4. Do not push in the gasket by using the exhaust pipe when connecting it.


Connect the front exhaust pipe assembly to the center exhaust pipe assembly with the 2 compression springs and 2 bolts.

Момент затяжки:

43 Н*м{439 кгс*см, 32 фунт-сила-футов}

Using SST, install the oxygen sensor to the front exhaust pipe assembly.

SST

09224-00010

Момент затяжки:

without SST:

44 Н*м{449 кгс*см, 32 фунт-сила-футов}

with SST:

40 Н*м{408 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Use a torque wrench with a fulcrum length of 300 mm (11.81 in.)

2. Do not damage the oxygen sensor.


Connect the oxygen sensor connector.

Install the air cleaner case with the 3 bolts.

Момент затяжки:

7.0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Install the wire harness clamp to the air cleaner case.

Install the air cleaner filter element.

Connect the air cleaner cap sub-assembly with the band.

Connect the ventilation hose.

Connect the 2 clamps.

Connect the mass air flow meter connector.

Engage the 4 clips to install the V-bank cover.

ПРИМЕЧАНИЕ:

1. Be sure to engage the clips securely.

2. Do not apply excessive force or do not hit the cover to engage the clips. This may cause the cover to break.


Введите в зацепление 2 захвата и направляющую.

Установите нижнюю отделочную накладку панели приборов № 2 и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 2 захвата и направляющую.

Введите в зацепление 4 захвата и 2 направляющие.

Установите нижнюю отделочную накладку панели приборов № 1 и закрепите ее 2 винтами <E> или <F>.

Установите нижний лоток панели приборов и закрепите его 4 захватами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите коврик вещевого ящика в облицовке туннеля пола.

Введите в зацепление 4 захвата и 6 фиксаторов.

Установите центральную нижнюю облицовочную накладку панели приборов и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 7 захватов и установите корпус индикатора положения в сборе.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

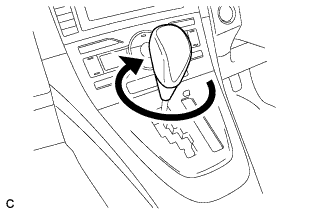

Install the shift lever knob sub-assembly.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

When moving the lever from the P position to the R position with the ignition switch on (IG) and the brake pedal depressed, make sure that the shift lever moves smoothly and moves correctly into position.

Start the engine and make sure that the vehicle moves forward when moving the lever from the N position to the D position and moves rearward when moving the lever to the R position. If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and check the shift lever assembly installation condition.

Apply the parking brake and move the shift lever to the N position.

Remove the lower instrument panel finish panel (See page Нажмите здесь).

Disconnect the end of the transmission control cable assembly from the shift lever assembly.

Turn the lock nut counterclockwise. While holding the lock nut, disconnect the transmission control cable from the shift lever retainer.

Slide the slider of the transmission control cable in the direction indicated by the arrow and pull the lock piece outward.

Connect the outer part of the transmission control cable to the shift lever retainer.

УКАЗАНИЕ:

After installation, check that the outer part of the cable protrudes above the A-A line as shown in the illustration.

Install the transmission control cable end to the shift lever assembly.

ПРИМЕЧАНИЕ:

1. Check that the lock piece is pulled outward.

2. Install the cable end all the way to the base of the pin.


Push the lock piece into the adjuster case.

ПРИМЕЧАНИЕ:

Securely push in the lock piece until the slider lock is engaged.

After adjusting the shift lever position, check that the operation and function of the shift lever. If there is a problem, adjust the position again.

Install the lower instrument panel finish panel (See page Нажмите здесь).
