Выключатели На Рулевом Колесе (Изготовитель – Tmc) -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей без системы навигации) |
Отсоедините разъем переключателя на рулевом колесе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия AU1 - EAU Ни один переключатель не включен Примерно 100 кОм AU1 - EAU Переключатель SEEK+: нажат 0-2,5 Ом AU1 - EAU Переключатель SEEK-: нажат Примерно 0,3 кОм AU1 - EAU Переключатель VOL+: нажат Примерно 1 кОм AU1 - EAU Переключатель VOL-: нажат Примерно 3,1 кОм AU2 - EAU Ни один переключатель не включен Примерно 100 кОм AU2 - EAU Переключатель MODE: нажат 0-2,5 Ом
| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей с системой навигации) |

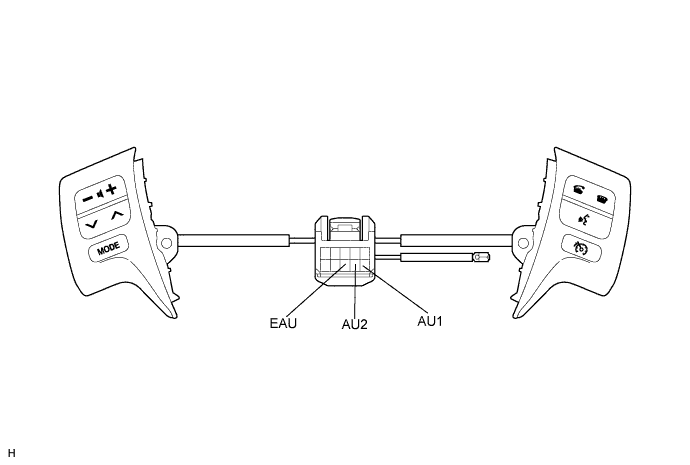

Отсоедините разъем переключателя на рулевом колесе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия AU1 - EAU Ни один переключатель не включен Примерно 100 кОм AU1 - EAU Переключатель SEEK+: нажат 0-2,5 Ом AU1 - EAU Переключатель SEEK-: нажат Примерно 0,3 кОм AU1 - EAU Переключатель VOL+: нажат Примерно 1 кОм AU1 - EAU Переключатель VOL-: нажат Примерно 3,1 кОм AU2 - EAU Ни один переключатель не включен Примерно 100 кОм AU2 - EAU Переключатель MODE: нажат 0-2,5 Ом AU2 - EAU Выключатель VOICE: нажат Примерно 3,1 кОм AU2 - EAU Выключатель ON HOOK: нажат Примерно 0,3 кОм AU2 - EAU Выключатель OFF HOOK: нажат Примерно 1 кОм
