Система Навигации Цепь Сигнала Заднего Хода. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА, ДАТЧИК PNP)

ПРОВЕРКА МОДЕЛИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА, ДАТЧИК PNP - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ОПИСАНИЕ

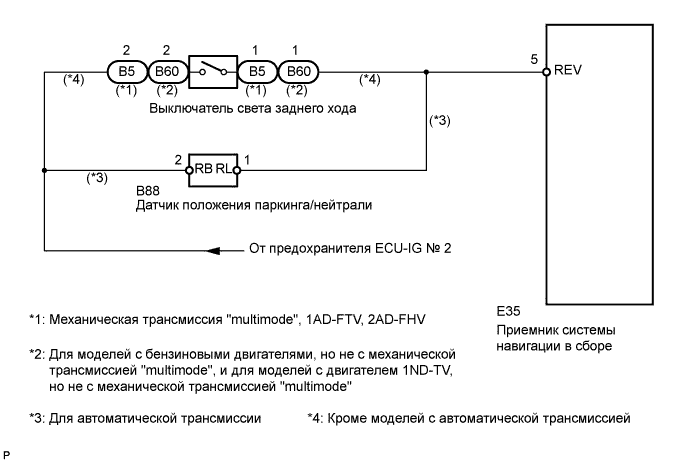

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

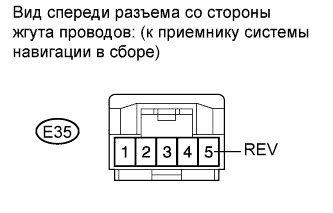

1. Отсоедините разъем Е35 приемника системы навигации в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E35-5 (REV) - масса	Зажигание включено (IG). Рычаг переключения передач в положении R (задняя передача).	11-14 В
   E35-5 (REV) - масса	Зажигание включено (IG). Рычаг переключения передач в любом положении, кроме R.	Менее 1 В

   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с кузовом типа "седан")	B
   OK (для моделей с кузовом типа "хэтчбэк")	C

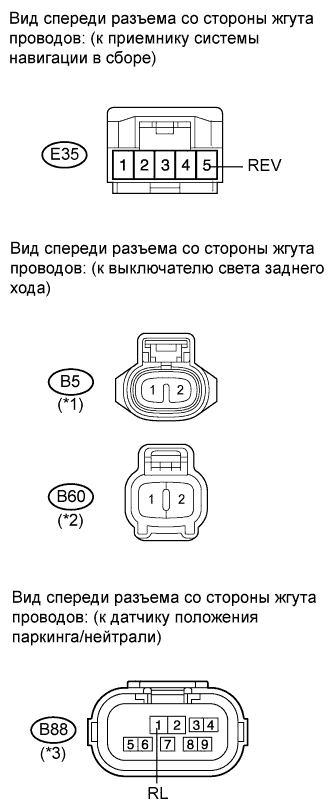

1. Отсоедините разъем E35 приемника системы навигации в сборе.


2. Отсоедините разъем B5 (*1), B60 (*2) выключателя света заднего хода или разъем B88 (*3) датчика положения паркинга/нейтрали.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E35-5 (REV) - B5-1 (*1)	Всегда	Менее 1 Ом
   E35-5 (REV) - B60-1 (*2)	Всегда	Менее 1 Ом
   E35-5 (REV) - B88-1 (RL) (*3)	Всегда	Менее 1 Ом
   E35-5 (REV) - масса	Всегда	10 кОм или более

   УКАЗАНИЕ:

   1. *1: Механическая трансмиссия "multimode", 1AD-FTV, 2AD-FHV

   2. *2: Для моделей с бензиновыми двигателями, но не с механической трансмиссией "multimode", и для моделей с двигателем 1ND-TV, но не с механической трансмиссией "multimode"

   3. *3: Для автоматической трансмиссии


Результат:

Результат	Следующий шаг
Для 4ZZ-FE, 1ZR-FE, 2ZR-FE	А
Для 1ND-TV, 1AD-FTV, 2AD-FHV	B

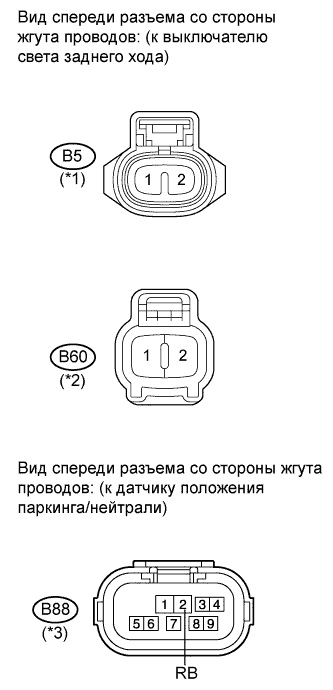

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   B5-2 - масса (*1)	Зажигание включено (IG)	11-14 В
   B60-2 - масса (*2)	Зажигание включено (IG)	11-14 В
   B88-2 (RB) - масса (*3)	Зажигание включено (IG)	11-14 В

   УКАЗАНИЕ:

   1. *1: Механическая трансмиссия "multimode", 1AD-FTV, 2AD-FHV

   2. *2: Для моделей с бензиновыми двигателями, но не с механической трансмиссией "multimode", и для моделей с двигателем 1ND-TV, но не с механической трансмиссией "multimode"

   3. *3: Для автоматической трансмиссии


   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с механической трансмиссией C50)	B
   OK (для моделей с механической трансмиссией C66)	C
   OK (для моделей с механической трансмиссией "multimode" C50A)	D
   OK (для моделей с автоматической трансмиссией U341E)	E

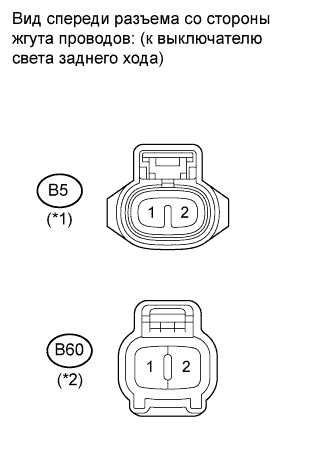

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   B5-2 - масса (*1)	Зажигание включено (IG)	11-14 В
   B60-2 - масса (*2)	Зажигание включено (IG)	11-14 В

   УКАЗАНИЕ:

   1. *1: Механическая трансмиссия "multimode", 1AD-FTV, 2AD-FHV

   2. *2: Для моделей с бензиновыми двигателями, но не с механической трансмиссией "multimode", и для моделей с двигателем 1ND-TV, но не с механической трансмиссией "multimode"


   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с механической трансмиссией C53)	B
   OK (для моделей с механической трансмиссией EA60)	C
   OK (для моделей с механической трансмиссией EA61)	D
   OK (для моделей с механической трансмиссией "multimode" C53A)	E
