Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ (DEF, ECU-IG NO. 2, HTR-IG)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА - ЭЛЕКТРОПИТАНИЕ СИСТЕМЫ)
ПРОВЕРЬТЕ СИСТЕМУ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГОС ТЕКЛА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА - ПОЛОЖИТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАЗЪЕМ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА - МАССА)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) - ПОЛОЖИТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) - МАССА)
СИСТЕМА ОБОГРЕВАТЕЛЕЙ СТЕКОЛ (для моделей с кондиционером с ручным управлением) - Система обогревателя заднего стекла не работает |
ОПИСАНИЕ
При нажатии выключателя обогревателя заднего стекла, встроенного в блок управления отопителем (переключатель вентилятора) управляющие сигналы передаются в реле DEF (сторона обмотки). При получении данного сигнала реле DEF (сторона обмотки) включает реле DEF (сторона переключателя), и обогреватель заднего стекла работает.

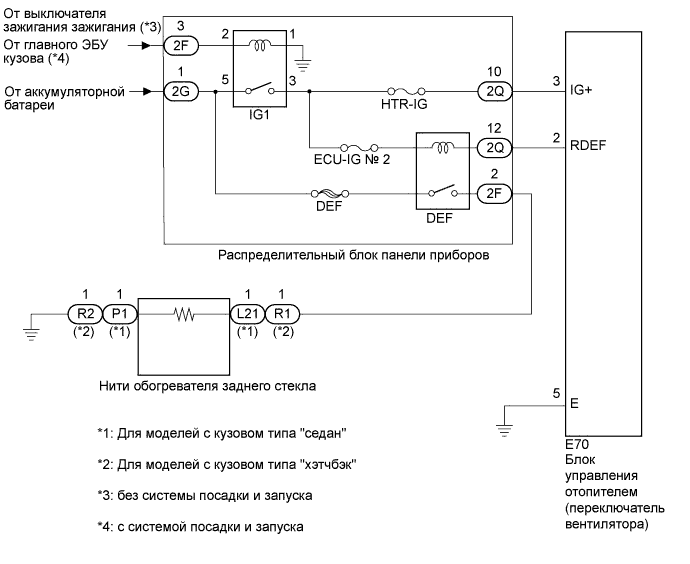

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛИ (DEF, ECU-IG NO. 2, HTR-IG) |
Извлеките предохранители DEF и ECU-IG No. 2, HTR-IG из распределительного блока панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Параметр / Устройство
| Режим
| Заданные условия
|
Предохранитель DEF
| Всегда
| Менее 1 Ом
|
Предохранитель ECU-IG № 2
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ |
|
|
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА - ЭЛЕКТРОПИТАНИЕ СИСТЕМЫ) |
Отсоедините разъем 2G коммутационного блока панели приборов.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
2G-1 - масса
| Зажигание включено (IG)
| 11-14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
3.ПРОВЕРЬТЕ СИСТЕМУ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
Включите выключатель обогревателя стекла. Проверьте работу обогревателя стекла.
Убедитесь, слышен ли звук срабатывания реле DEF.
- OK:
- Звук срабатывания реле слышен
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГОС ТЕКЛА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) |
Для моделей с кузовом типа "седан":
Отсоедините разъем 2F распределительного блока панели приборов.
Отсоедините разъем L21 обогревателя заднего стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L21-1 - 2F-2
| Всегда
| Менее 1 Ом
|
L21-1 - масса
| Всегда
| 10 кОм или более
|
Для моделей с кузовом типа "хэтчбэк":
Отсоедините разъем 2F распределительного блока панели приборов.
Отсоедините разъем R1 обогревателя заднего стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
R1-1 - 2F-2
| Всегда
| Менее 1 Ом
|
R1-1 - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА - ПОЛОЖИТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ) |
Подсоедините разъем 2F распределительного блока панели приборов.
Для моделей с кузовом типа "седан":
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L21-1 - масса
| Зажигание включено (IG)
| 11-14 В
|
Для моделей с кузовом типа "хэтчбэк":
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
R1-1 - масса
| Зажигание включено (IG)
| 11-14 В
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
|
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАЗЪЕМ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА - МАССА) |
Для моделей с кузовом типа "седан":
Отсоедините разъем P1 обогревателя заднего стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
P1-1 - масса
| Всегда
| Менее 1 Ом
|
Для моделей с кузовом типа "хэтчбэк":
Отсоедините разъем R2 обогревателя заднего стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
R2-1 - масса
| Всегда
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НИТИ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
|
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) |

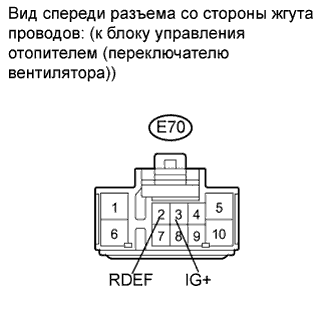

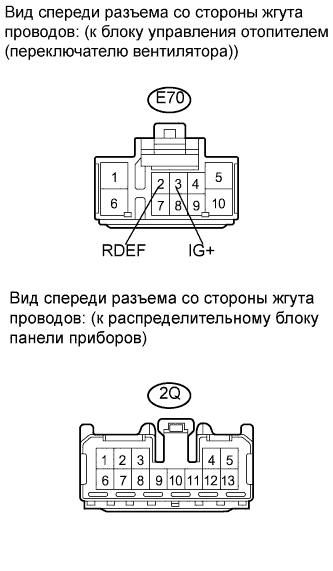

Отсоедините разъем E70 панели управления отопителя (переключателя вентилятора).
Отсоедините разъем 2Q распределительного блока панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E70-2 (RDEF) - 2Q-12
| Всегда
| Менее 1 Ом
|
E70-3 (IG+) - 2Q-10
| Всегда
| Менее 1 Ом
|
E70-2 (RDEF) - масса
| Всегда
| 10 кОм или более
|
E70-3 (IG+) - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) - ПОЛОЖИТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ) |
Подсоедините разъем 2Q распределительного блока панели приборов.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E70-2 (RDEF) - масса
| Зажигание включено (IG)
| 11-14 В
|
E70-3 (IG+) - масса
| Зажигание включено (IG)
| 11-14 В
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
|
9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) - МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|

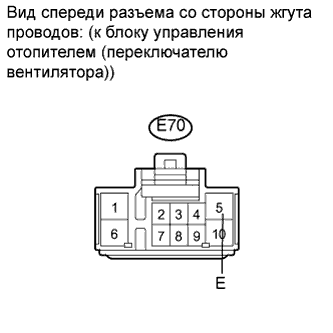

E70-5 (E) - масса
| Всегда
| Менее 1 Ом
|
- Результат:
Результат
| Следующий шаг
|
OK (для моделей с кузовом типа "седан")
| А
|
OK (для моделей с кузовом типа "хэтчбэк")
| B
|
NG
| C
|
| ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) (ДЛЯ МОДЕЛЕЙ С КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь) |
|
|
| ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) (ДЛЯ МОДЕЛЕЙ С КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь) |
|
|
C |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
