DTC U0101 Нарушение связи с ТCM


ОПИСАНИЕ

Блок управления трансмиссией (TCM) и ECM обмениваются друг с другом данными по мультиплексной шине CAN. TCM посылает в ECM данные о необходимой частоте вращения коленчатого вала двигателя, необходимом крутящем моменте, а также сигналы контрольных ламп на щитке приборов, коды DTC и другие данные. ECM посылает в TCM данные о частоте вращения коленчатого вала двигателя, угле открывания дроссельной заслонки, температуре воздуха на впуске, температуре охлаждающей жидкости, крутящем моменте и другие данные. Если прекращается обмен данными меджу TCM и ECM, TCM определяет это как неисправность системы передачи данных CAN, включает MIL и регистрирует код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0101
Нарушение связи с ТСМ
  1. Обрыв или короткое замыкание в цепях ТСМ и ЕСМ
  2. TCM
  3. ECM

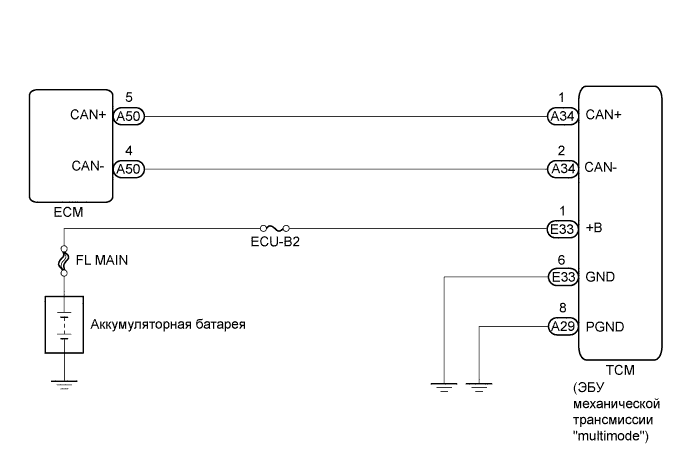

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc U0101 Нарушение Связи С Тcm


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ TCM (НАПРЯЖЕНИЕ НА КОНТАКТАХ +B И E1)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc U0101 Нарушение Связи С Тcm

  1. Отсоедините разъем TCM.

  1. Поверните замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E33-1 (+B) - E33-6 (GND)
    		Всегда
    		9-14 В

  1. Выключите зажигание.

  1. Вновь подсоедините разъем TCM.



NG
Перейдите к шагу 5
OK

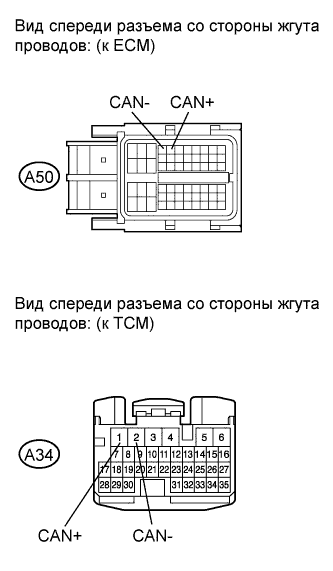

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – TCM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc U0101 Нарушение Связи С Тcm

  1. Отсоедините разъем TCM.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-5 (CAN+) - A34-1 (CAN+)
    		Всегда
    		Менее 1 Ом
    A50-4 (CAN-) - A34-2 (CAN-)
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A50-5 (CAN+) или A34-1 (CAN+) - масса
    		Всегда
    		10 кОм или более
    A50-4 (CAN-) или A34-2 (CAN-) - масса
    		Всегда
    		10 кОм или более

  1. Вновь подсоедините разъем TCM.

  1. Подсоедините разъем ECM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЕCM - ТCM)
OK


3.ЗАМЕНИТЕ ECM

  1. Замените ECM (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    Замените ECM исправным блоком от другого автомобиля такой же модели.

ДАЛЕЕ


4.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Откройте следующие пункты меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат:
    Результат
    		Следующий шаг
    Выводится код DTC U0101
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А

ЗАМЕНИТЕ ТСМ (для моделей с МЕХАНИЧЕСКОЙ ТРАНСМИССИЕЙ "MULTIMODE" C50A) (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc U0101 Нарушение Связи С Тcm

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E33-6 (GND) - масса
    		Всегда
    		Менее 1 Ом

  1. Вновь подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (TCM – МАССА)
OK

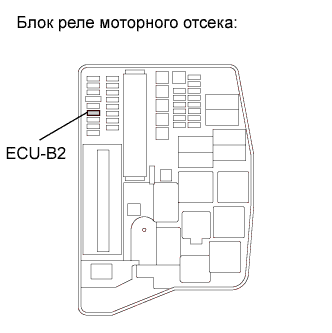

6.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi. Dtc U0101 Нарушение Связи С Тcm

  1. Извлеките предохранитель ECU-B2 из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель ECU-B2
    		Всегда
    		Менее 1 Ом

  1. Установите предохранитель ECU-B2 на место.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B2)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (TCM – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
