DTC B1242 Неисправность цепи тюнера системы дистанционной блокировки дверей


ОПИСАНИЕ

  1. Для приема радиосигналов, связанных с функциями посадки интеллектуальной системы посадки и запуска с кнопочным запуском, используется антенна электронного ключа. ЭБУ сертификации декодирует запрошенную операцию системы посадки и запуска с кнопочным запуском, идентифицируя код ключа на основании радиосигналов, принятых антенной электронного ключа и приемником системы дистанционного управления замками дверей.
  2. Приемник системы дистанционного управления замками дверей получает сигнал дистанционного передатчика системы управления замками дверей и передает сигналы в главный ЭБУ кузова через ЭБУ сертификации.
  3. Затем ЭБУ сертификации передает во все ЭБУ команды, соответствующие запрошенной операции. (Например, если затребована блокировка дверей, ЭБУ передает команду блокировки дверей в главный ЭБУ кузова.)

№ DTC
Условие обнаружения DTC
Неисправный участок
B1242
ЭБУ сертификации обнаружил короткое замыкание в цепи между контактами RSSI, либо между контактами DATA и RDA.
  1. Приемник системы дистанционной блокировки дверей
  2. Жгут проводов
  3. ЭБУ сертификации

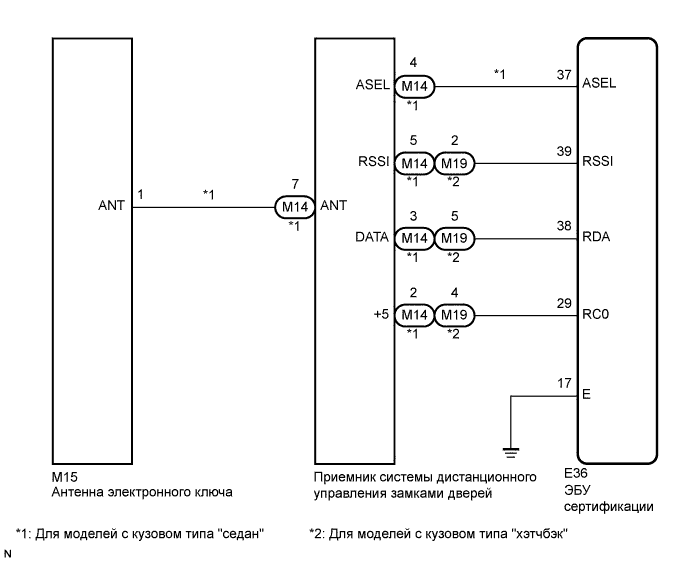

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

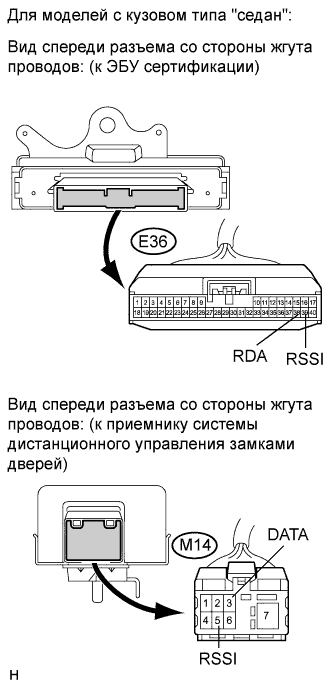

  1. Для моделей с кузовом типа "седан":

    1. Отсоедините разъем E36 ЭБУ сертификации и разъем M14 приемника системы дистанционного управления замками дверей.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E36-39 (RSSI) - M14-5 (RSSI)
      		Всегда
      		Менее 1 Ом
      E36-38 (RDA) - M14-3 (DATA)
      		Всегда
      		Менее 1 Ом
      E36-39 (RSSI) - E36-38 (RDA)
      		Всегда
      		10 кОм или более
      E36-39 (RSSI) - масса
      		Всегда
      		10 кОм или более
      E36-38 (RDA) - масса
      		Всегда
      		10 кОм или более


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Для моделей с кузовом типа "хэтчбэк":

    1. Отсоедините разъем E36 ЭБУ сертификации и разъем M19 приемника системы дистанционного управления замками дверей.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E36-39 (RSSI) - M19-2 (RSSI)
      		Всегда
      		Менее 1 Ом
      E36-38 (RDA) - M19-5 (DATA)
      		Всегда
      		Менее 1 Ом
      E36-39 (RSSI) - E36-38 (RDA)
      		Всегда
      		10 кОм или более
      E36-39 (RSSI) - масса
      		Всегда
      		10 кОм или более
      E36-38 (RDA) - масса
      		Всегда
      		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

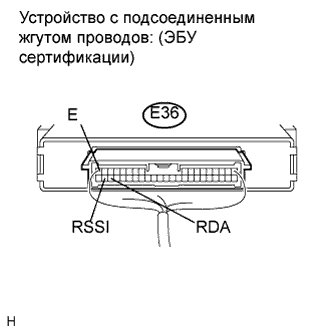

  1. Вновь подсоедините разъем E36 ЭБУ.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-39 (RSSI) - E36-17 (E)
    		Зажигание выключено, все двери закрыты, электронный ключ находится вне зоны действия.
    		Менее 1 В
    Зажигание выключено, все двери закрыты, электронный ключ находится в зоне действия.
    		4,6-5,4 В
    E36-38 (RDA) - E36-17 (E)
    		Зажигание выключено, все двери закрыты, выключатель передатчика не нажат
    		Менее 1 В
    Зажигание выключено, все двери закрыты, выключатель передатчика нажат
    		4,6-5,4 В

    Результат:

    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с кузовом типа "седан")
    		B
    OK (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
