Передний Датчик Температуры Испарителя (Для Моделей С Кузовом Типа Хэтчбэк) Проверка. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ

Передний Датчик Температуры Испарителя (Для Моделей С Кузовом Типа "Хэтчбэк") -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Передний Датчик Температуры Испарителя (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    x2-1 - x2-2
    		-10°C (14°F)
    		7,30-9,10 кОм
    x2-1 - x2-2
    		-5°C (23°F)
    		5,65-6,95 кОм
    x2-1 - x2-2
    		0°C (32°F)
    		4,40-5,35 кОм
    x2-1 - x2-2
    		5°C (41°F)
    		3,40-4,15 кОм
    x2-1 - x2-2
    		10°C (50°F)
    		2,70-3,25 кОм
    x2-1 - x2-2
    		15°C (59°F)
    		2,14-2,58 кОм
    x2-1 - x2-2
    		20°C (68°F)
    		1,71-2,05 кОм
    x2-1 - x2-2
    		25°C (77°F)
    		1,38-1,64 кОм
    x2-1 - x2-2
    		30°C (86°F)
    		1,11-1,32 кОм
    Если сопротивление не соответствует требованиям, замените датчик температуры испарителя.
    ПРИМЕЧАНИЕ:
    1. Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
    2. В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.
    УКАЗАНИЕ:

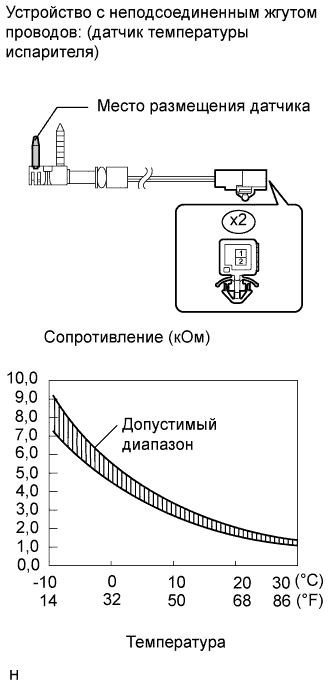

    По мере увеличения температуры сопротивление должно уменьшаться (см. график).
