Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Задняя Лампа Освещения Салона В Сборе -- Проверка |
| 1. ПРОВЕРЬТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА В СБОРЕ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия Контакт E - масса Всегда Менее 1 Ом
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия Контакт B - масса Всегда 11-14 В

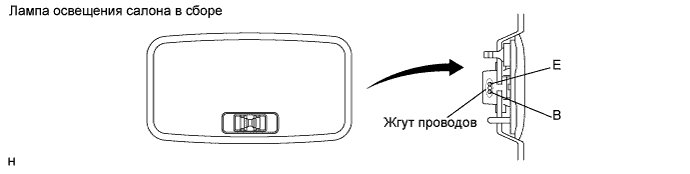

Отсоедините жгут проводов от лампы освещения салона в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

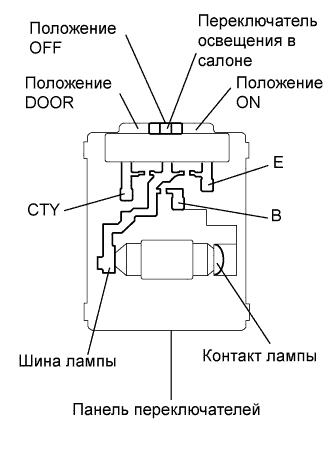

Контакты для подключения диагностического прибора Режим Заданные условия Контакт E - шина лампы Переключатель освещения в положении OFF (ВЫКЛ) 10 кОм или более Переключатель освещения в положении ON (ВКЛ) Менее 1 Ом Контакт CTY - шина лампы Переключатель освещения в положении OFF (ВЫКЛ) 10 кОм или более Переключатель освещения в положении DOOR Менее 1 Ом Контакт B - контакт лампы Всегда Менее 1 Ом
 |
Подсоедините положительный (+) вывод батареи к контакту B, а отрицательный (-) – к шине лампы.
Убедитесь, что лампа светится.
- OK:
- Лампа светится.
