Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
ПРОВЕРЬТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с левосторонним рулевым управлением)
ПРОВЕРЬТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с правосторонним рулевым управлением)
Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа "Седан") -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |

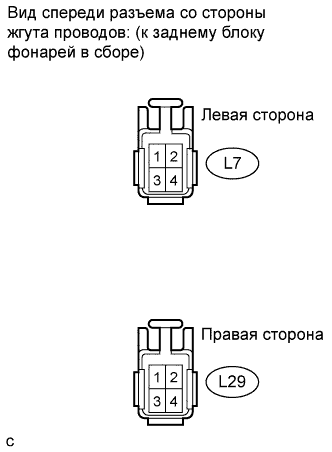

Отсоедините разъем от заднего блока фонарей в сборе.
 |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- С левой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L7-1 - L7-4 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11-14 В L7-2 - L7-4 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11-14 В L7-3 - L7-4 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "влево". 11–14 В (60–120 раз в минуту) - С правой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L29-1 - L29-4 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11-14 В L29-2 - L29-4 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11-14 В L29-3 - L29-4 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "вправо". 11–14 В (60–120 раз в минуту)
| 2. ПРОВЕРЬТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с левосторонним рулевым управлением) |

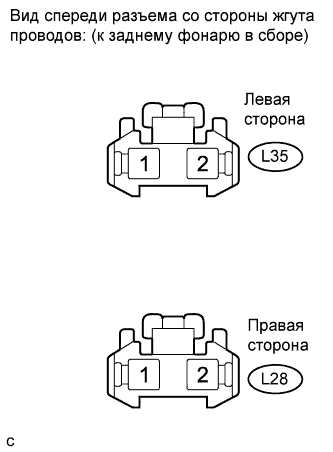

Отсоедините разъем от заднего фонаря в сборе.
 |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- С левой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L35-1 - L35-2 Переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ) (для моделей с задними противотуманными фонарями) 11-14 В - С правой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L28-1 - L28-2 Рычаг переключения передач в положении, отличном от R Менее 1 В Рычаг переключения передач в положении R 11–14 В
| 3. ПРОВЕРЬТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Отсоедините разъем от заднего фонаря в сборе.
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- С левой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L35-1 - L35-2 Рычаг переключения передач в положении, отличном от R Менее 1 В Рычаг переключения передач в положении R 11-14 В - С правой стороны (для моделей с задними противотуманными фонарями):
Контакты для подключения диагностического прибора Режим Заданные условия L28-1 - L28-2 Переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ) (для моделей с задними противотуманными фонарями) 11-14 В - С правой стороны (для моделей без задних противотуманных фонарей):
Контакты для подключения диагностического прибора Режим Заданные условия L28-1 - L28-2 Рычаг переключения передач в положении, отличном от R Менее 1 В Рычаг переключения передач в положении R 11–14 В
