  1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА

Датчик Температуры Окружающего Воздуха (Для Моделей С Кузовом Типа "Седан") -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Датчик Температуры Окружающего Воздуха (Для Моделей С Кузовом Типа Седан) Проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A23-1 - A23-2
    		10°C (50°F)
    		3,00-3,73 кОм
    A23-1 - A23-2
    		15°C (59°F)
    		2,45-2,88 кОм
    A23-1 - A23-2
    		20°C (68°F)
    		1,95-2,30 кОм
    A23-1 - A23-2
    		25°C (77°F)
    		1,60-1,80 кОм
    A23-1 - A23-2
    		30°C (86°F)
    		1,28-1,47 кОм
    A23-1 - A23-2
    		35°C (95°F)
    		1,00-1,22 кОм
    A23-1 - A23-2
    		40°C (104°F)
    		0,80-1,00 кОм
    A23-1 - A23-2
    		45°C (113°F)
    		0,65-0,85 кОм
    A23-1 - A23-2
    		50°C (122°F)
    		0,50-0,70 кОм
    A23-1 - A23-2
    		55°C (131°F)
    		0,44-0,60 кОм
    A23-1 - A23-2
    		60°C (140°F)
    		0,36-0,50 кОм
    Если сопротивление не соответствует требованиям, замените датчик температуры окружающего воздуха.
    ПРИМЕЧАНИЕ:
    1. Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
    2. В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.
    УКАЗАНИЕ:

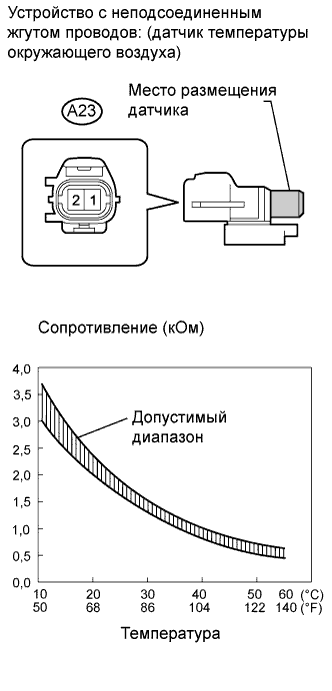

    По мере увеличения температуры сопротивление должно уменьшаться (см. график).
