Система Передачи Данных. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
ПРОВЕРЬТЕ СТОРОНЫ ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN № 1 НА ОБРЫВ
СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Обрыв с одной из сторон отвода шины CAN |
ОПИСАНИЕ
Если на экране "Communication Bus Check" (проверка шин связи) портативного диагностического прибора не отображаются некоторые ЭБУ и датчики, и некоторые ЭБУ и датчики многократно появляются и исчезают с экрана, когда шины CAN в норме (отсутствуют обрывы, короткие замыкания, короткие замыкания на B+ и короткие замыкания на GND), возможен обрыв в любой вспомогательной шине CAN.- УКАЗАНИЕ:
- Если некоторые ЭБУ и датчики многократно появляются и исчезают с экрана "Communication Bus Check" (проверка шин связи), на связь между ЭБУ (датчиками) и портативным диагностическим прибором могут влиять неполные сигналы, передаваемые ЭБУ, который имеет обрыв цепи в одной из своих вспомогательных шин CAN. В этом случае вспомогательные шины CAN для ЭБУ и датчиков, многократно появляющихся и исчезающих с экрана, исправны, и главной причиной неисправности может быть ЭБУ, который не отображается на экране (этот ЭБУ может иметь обрыв цепи в одной из своих вспомогательных шин CAN).
| Признак | Неисправный участок |
| В окне "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается 2 или более блоков ЭБУ и/или датчиков. | Обрыв в одной из сторон вспомогательной шины CAN
|

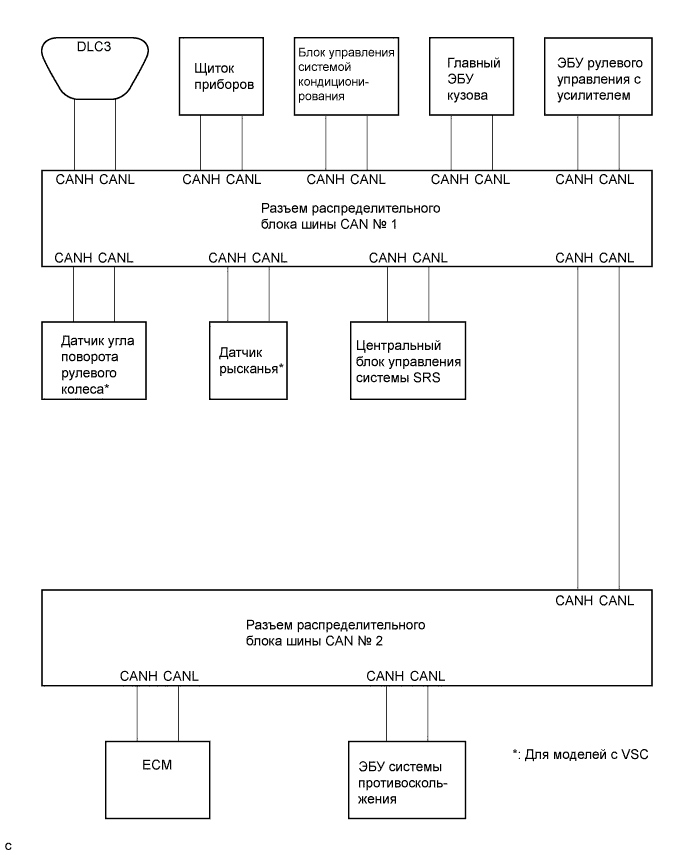

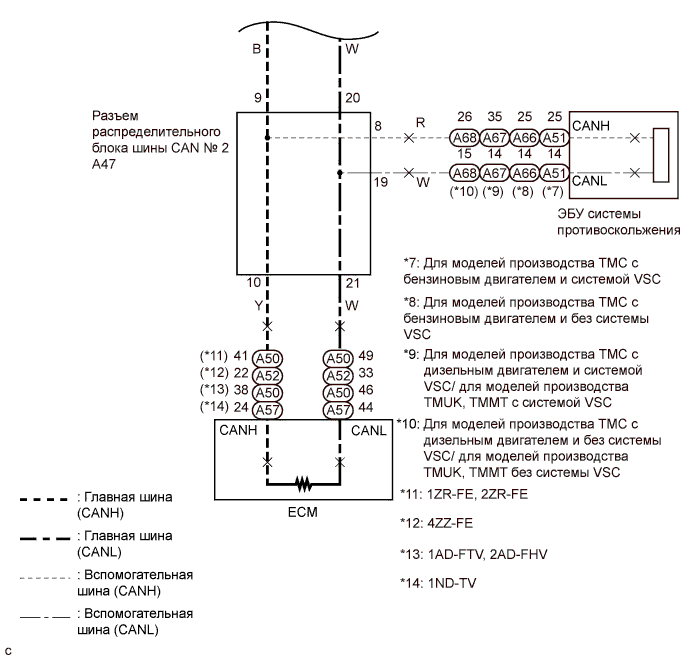

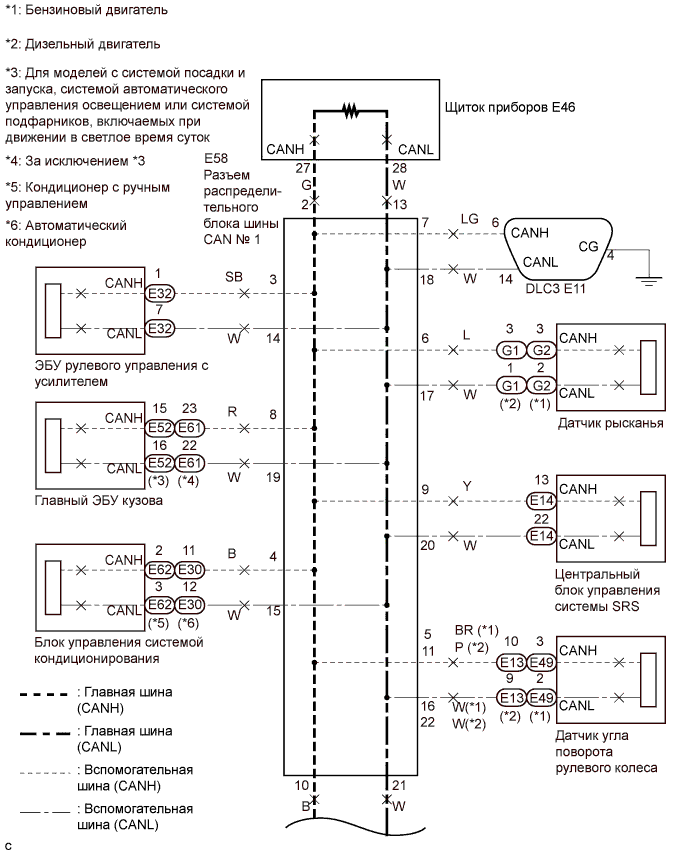

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
- После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система освещения не включены.
- Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.
- УКАЗАНИЕ:
- Управление замком зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
- Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
| 1.ПРОВЕРЬТЕ СТОРОНЫ ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN № 1 НА ОБРЫВ |
Удостоверьтесь, что системы (ЭБУ и датчики), использующие мультиплексную шину CAN, установлены на автомобиле. (Нажмите здесь)
На портативном приборе выберите и выполните "Bus Check" (проверка шин передачи данных). (Нажмите здесь)
Следите за экраном приблизительно 1 минуту, чтобы определить ЭБУ и датчики, которые не отображаются на экране, а также те, которые многократно появляются и исчезают с экрана.
Отсоедините от распределительного блока шины CAN разъемы вспомогательных шин, подсоединенных к ЭБУ или датчикам, которые не отображаются на экране.

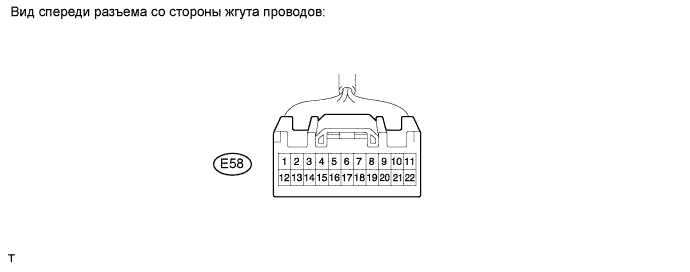

Разъем распределительного блока № 1 Цвет проводки Куда подсоединить E58-2 (CANH) G Щиток приборов E58-13 (CANL) W Щиток приборов E58-3 (CANH) SB ЭБУ рулевого управления с усилителем E58-14 (CANL) W ЭБУ рулевого управления с усилителем E58-4 (CANH) В Блок управления системой кондиционирования E58-15 (CANL) W Блок управления системой кондиционирования E58-5 (CANH) BR Датчик угла поворота рулевого колеса (для моделей производства ТМС с бензиновым двигателем) E58-16 (CANL) W Датчик угла поворота рулевого колеса (для моделей производства ТМС с бензиновым двигателем) E58-6 (CANH) L Датчик рысканья E58-17 (CANL) W Датчик рысканья E58-7 (CANH) LG DLC3 E58-18 (CANL) W DLC3 E58-8 (CANH) R Главный ЭБУ кузова E58-19 (CANL) W Главный ЭБУ кузова E58-9 (CANH) Y Центральный блок управления системы SRS E58-20 (CANL) W Центральный блок управления системы SRS E58-10 (CANH) B Разъем распределительного блока шины CAN № 2 E58-21 (CANL) W Разъем распределительного блока шины CAN № 2 E58-11 (CANH) P Датчик угла поворота рулевого колеса (для моделей производства ТМС с дизельным двигателем/для моделей произовдства TMUK, TMMT) E58-22 (CANL) W Датчик угла поворота рулевого колеса (для моделей производства ТМС с дизельным двигателем/для моделей произовдства TMUK, TMMT)

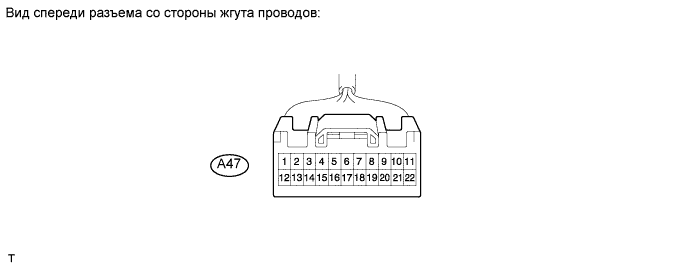

Разъем распределительного блока № 2 Цвет проводки Куда подсоединить A47-8 (CANH) R ЭБУ системы противоскольжения A47-19 (CANL) W ЭБУ системы противоскольжения A47-9 (CANH) B Разъем распределительного блока шины CAN № 1 A47-20 (CANL) W Разъем распределительного блока шины CAN № 1 A47-10 (CANH) Y ECM A47-21 (CANL) W ECM
Убедитесь, что ЭБУ и датчики, которые многократно появлялись и исчезали с экрана "Bus Check" (проверка шин передачи данных), отображаются постоянно.
Выполните проверку режима прекращения обмена данными для ЭБУ и датчиков, которые соответствуют разъемам отсоединенных вспомогательных шин.
| ДАЛЕЕ | ||
| ||
