Выключатель Проблескового Режима Указателя Поворота В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк" И Правосторонним Рулевым Управлением) -- Проверка |
| 1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА |

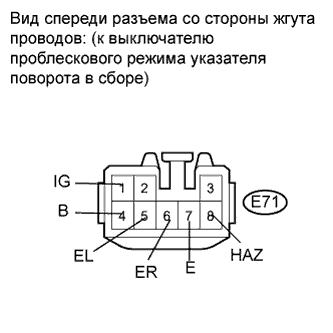

Отсоедините разъем E71 выключателя проблескового режима указателя поворота.
 |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия E71-1 (IG) - масса Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG) 11-14 В E71-4 (B) - масса Всегда 11-14 В
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия E71-5 (EL) - масса Переключатель указателей поворота в положении OFF (ВЫКЛ) 11 кОм или более Переключатель указателей поворота в положении "влево" Менее 1 Ом E71-6 (ER) - масса Переключатель указателей поворота в положении OFF (ВЫКЛ) 11 кОм или более Переключатель указателей поворота в положении "вправо" Менее 1 Ом E71-7 (E) - масса Всегда Менее 1 Ом E71-8 (HAZ) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) 11 кОм или более Выключатель аварийной сигнализации в положении ON (ВКЛ) Менее 1 Ом

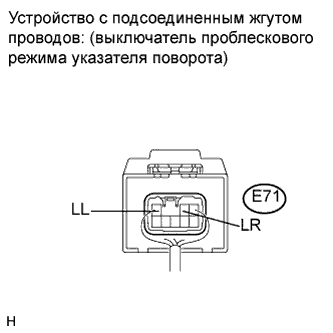

Подсоедините разъем E71 выключателя проблескового режима указателя поворота.
 |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия E71-2 (LR) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) Менее 1 В Выключатель аварийной сигнализации в положении ON (ВКЛ) 11–14 В (60–120 раз в минуту) Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "вправо". 11–14 В (60–120 раз в минуту) E71-3 (LL) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) Менее 1 В Выключатель аварийной сигнализации в положении ON (ВКЛ) 11–14 В (60–120 раз в минуту) Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "влево". 11–14 В (60–120 раз в минуту)
