  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

Главный Выключатель Круиз-Контроля -- Проверка



1. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

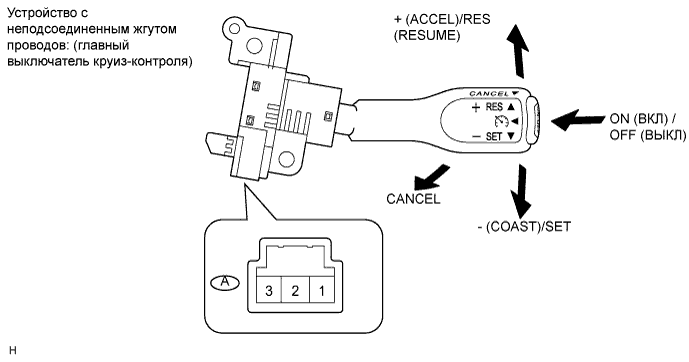

  1. Снимите главный выключатель круиз-контроля (Нажмите здесь).



  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Круиз-Контроль.Система Круиз-Контроля.Главный Выключатель Круиз-Контроля Проверка


    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A-3 (CCS) - A-1 (ECC)
    		Нейтральное положение
    		10 кОм или более
    A-3 (CCS) - A-1 (ECC)
    		+ (ACCEL)/RES (RESUME)
    		235–245 Ом
    A-3 (CCS) - A-1 (ECC)
    		- (COAST)/SET
    		617–643 Ом
    A-3 (CCS) - A-1 (ECC)
    		CANCEL
    		1509–1571 Ом
    A-3 (CCS) - A-1 (ECC)
    		Главный выключатель в положении ON (ВКЛ)
    		Менее 2,5 Ом
    Если результат не соответствует требованиям, замените главный выключатель круиз-контроля.
