Замок Передней Двери (Для Моделей С Кузовом Типа "Седан") -- Проверка

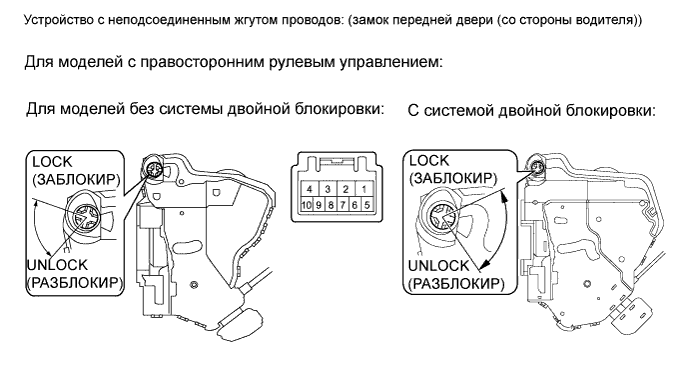

1. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)


  1. Подайте напряжение аккумуляторной батареи на контакты электродвигателя и проверьте работу электродвигателя замка двери.



    1. Для моделей без системы двойной блокировки:


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UL)
      		Заблокировано
      Положительный (+) вывод аккумуляторной батареи → 1 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (L)
      		Разблокировано
      Если результат не соответствует требуемому, замените замок двери в сборе.


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

    2. Для моделей с системой двойной блокировки:

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 1 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (L)
      		Разблокировка
      Если результат не соответствует требуемому, замените замок двери в сборе.

  1. Измерьте сопротивление позиционного переключателя замка двери.

    1. Для моделей без системы двойной блокировки:

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условия измерений
      		Состояние замка двери
      		Заданные условия
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1
      		Заблокировано
      		10 кОм или более
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 1
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		Разблокировано
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.

    2. Для моделей с системой двойной блокировки:

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условия измерений
      		Состояние замка двери
      		Заданные условия
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 2
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1
      		Блокировка
      		10 кОм или более
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 1
      Отрицательный (-) вывод аккумуляторной батареи → контакт 2
      		Разблокировка
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.


  1. Измерьте сопротивление переключателя при открывании/закрывании дверей



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

    1. Для моделей с левосторонним рулевым управлением:

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      7 - 9
      		ON (ВКЛ) (замок двери установлен в положение блокировки)
      		Менее 1 Ом
      7 - 9
      7 - 10
      		OFF (ВЫКЛ) (не нажат)
      		10 кОм или более
      7 - 10
      		ON (ВЫКЛ) (замок двери установлен в положение разблокировки)
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.


    2. Для моделей с правосторонним рулевым управлением:


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      8 - 6
      		ON (ВКЛ) (замок двери установлен в положение блокировки)
      		Менее 1 Ом
      8 - 6
      8 - 5
      		OFF (ВЫКЛ) (не нажат)
      		10 кОм или более
      8 - 5
      		ON (ВЫКЛ) (замок двери установлен в положение разблокировки)
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Проверьте работу электродвигателя системы двойной блокировки дверей.
    Для моделей с системой двойной блокировки:

    1. Подайте на замок двери напряжение аккумуляторной батареи и установите электродвигатель замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 1 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (L)
      		Разблокировка

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 3 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 3 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (DL)
      		Блокировка снята

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

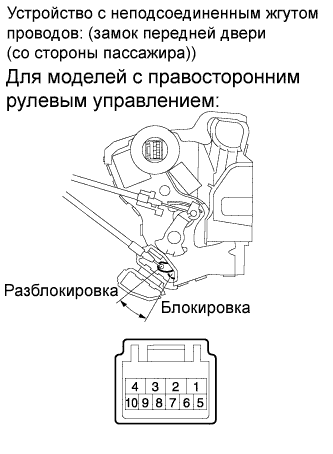

2. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны переднего пассажира)


  1. Без системы посадки и запуска:


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


    1. Подайте напряжение аккумуляторной батареи на контакты электродвигателя и проверьте работу электродвигателя замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → контакт 1
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		Разблокировано
      Если результат не соответствует требуемому, замените замок двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. С системой посадки и запуска:

    1. Подайте напряжение аккумуляторной батареи на контакты электродвигателя и проверьте работу электродвигателя замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → контакт 1
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		Разблокировано
      Если результат не соответствует требуемому, замените замок двери в сборе.

    2. Измерьте сопротивление позиционного переключателя замка двери.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условия измерений
      		Состояние замка двери
      		Заданные условия
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1
      		LOCK (ЗАБЛОКИР)
      		10 кОм или более
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 1
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		UNLOCK (РАЗБЛОКИР)
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Для моделей с системой двойной блокировки:

    1. Подайте напряжение аккумуляторной батареи на контакты электродвигателя и проверьте работу электродвигателя замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 3
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → контакт 3
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		Разблокировка
      Если результат не соответствует требуемому, замените замок двери в сборе.

    2. Измерьте сопротивление позиционного переключателя замка двери.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условия измерений
      		Состояние замка двери
      		Заданные условия
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 4
      Отрицательный (-) вывод аккумуляторной батареи → контакт 3
      		LOCK (ЗАБЛОКИР)
      		10 кОм или более
      7 - 8
      		Положительный (+) вывод аккумуляторной батареи → контакт 3
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4
      		UNLOCK (РАЗБЛОКИР)
      		Менее 1 Ом
      Если результат не соответствует требуемому, замените замок двери в сборе.

    3. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 1 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (DL)
      		Блокировка снята
      Если результат не соответствует требуемому, замените замок двери в сборе.

    4. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

    5. Измерьте сопротивление позиционного переключателя системы двойной блокировки.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      5(E) - 6 (DLSR)
      		Блокировка установлена
      		Менее 1 Ом
      5(E) - 6 (DLSR)
      		Блокировка снята
      		10 кОм или более
      Если результат не соответствует требуемому, замените замок двери в сборе.
