Система Управления Замками Дверей (Для Моделей С Кузовом Типа Хэтчбэк) Невозможно Разблокировать / Заблокировать Только Дверь Багажного Отделения. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ - МАССА)

ОПИСАНИЕ

1. Главный ЭБУ кузова (распределительный блок панели приборов) определяет состояние выключателя механизма открывания двери багажного отделения.

2. Главный ЭБУ кузова (распределительный блок панели приборов) получает сигнал от выключателя механизма открывания двери багажного отделения и приводит в действие двигатель блокировки двери багажного отделения.

3. Главный ЭБУ кузова (распределительный блок панели приборов) определяет состояние выключателя освещения проема двери багажного отделения.

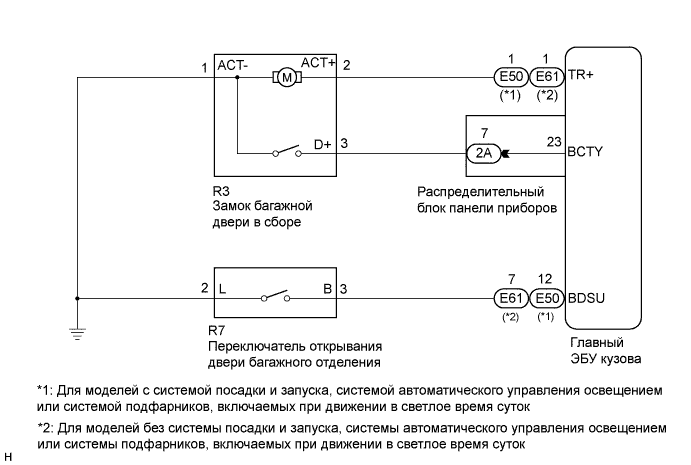

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Считайте данные в режиме Data List портативного диагностического прибора.



   Body No. 4 (ЭБУ заднего распределительного блока)

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   Back Door Open Handle SW	Выключатель механизма открывания двери багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель механизма открывания двери багажного отделения нажат OFF (ВЫКЛ): Выключатель механизма открывания двери багажного отделения не нажат	-

   OK:

   Параметр экране портативного диагностического прибора имеет значение ON (ВКЛ) или OFF(ВЫКЛ) в соответствии с данными таблицы.


1. Снимите замок двери багажного отделения в сборе (Нажмите здесь).


2. Проверьте работу двигателя замка двери.


   1. Установите замок двери в положение блокировки.


   2. Подайте напряжение аккумуляторной батареи на электродвигатель замка двери и проверьте его работу.


      OK:

      Условия измерений	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 1 (ACT-) Отрицательный (-) вывод аккумуляторной батареи → 2 (ACT+)	Разблокировано

3. Проверьте работу выключателя освещения проема двери.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
      1 - 3	Заблокировано	10 кОм или более
      1 - 3	Разблокировано	Менее 1 Ом

1. Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток:

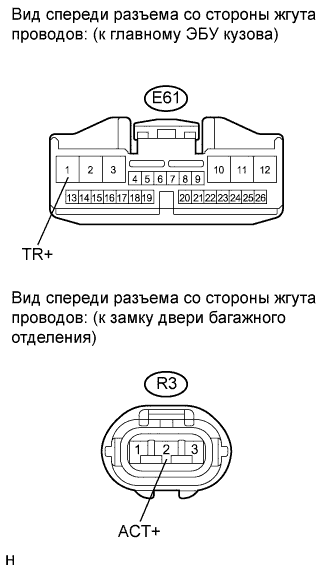

   1. Отсоедините разъем главного ЭБУ кузова (распределительного блока панели приборов).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      E50-1 (TR+) - R3-2 (ACT+)	Менее 1 Ом
      E50-1 (TR+) - масса	10 кОм или более

2. Для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток:


   1. Отсоедините разъем главного ЭБУ кузова (распределительного блока панели приборов).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      E61-1 (TR+) - R3-2 (ACT+)	Менее 1 Ом
      E61-1 (TR+) - масса	10 кОм или более

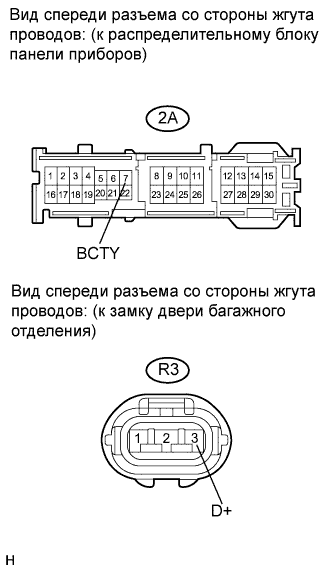

1. Отсоедините разъем распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   2A-7 (BCTY) - R3-3 (D+)	Менее 1 Ом
   2A-7 (BCTY) - масса	10 кОм или более

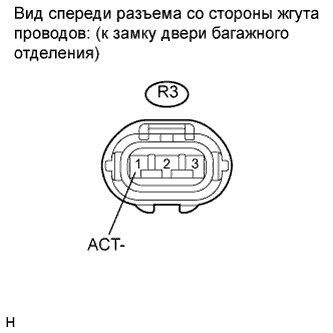

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   R3-1 (ACT-) - масса	Менее 1 Ом
