Ступица Заднего Колеса (Для Подвески С Двойными Поперечными Рычагами) Проверка Без Снятия С Автомобиля. Corolla ZZE150

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Полностью отпустите рычаг стояночного тормоза.

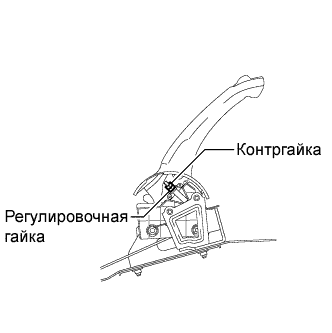

Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.

Выверните болт и отсоедините левый задний гибкий шланг.

Снимите защиту рычага стояночного тормоза с троса привода стояночного тормоза № 3 в сборе.

Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.

Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.

УКАЗАНИЕ:

Вставьте накидной ключ (14 мм) у основания троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы отцепить фиксатор. Вытяните трос привода стояночного тормоза № 3 в сборе из суппорта заднего дискового тормоза в сборе.

Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

ПРИМЕЧАНИЕ:

Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

Снимите задний тормозной диск.

УКАЗАНИЕ:

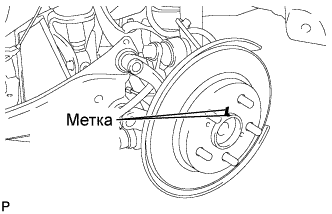

Нанесите метки на диск и ступицу колеса.

С помощью индикатора часового типа проверьте люфт вблизи центра ступицы колеса.

Максимальное значение:

0,05 мм (0,0020 дюйма)

ПРИМЕЧАНИЕ:

Индикатор часового типа должен устанавливаться под прямым углом к поверхности, на которой проводятся измерения.

УКАЗАНИЕ:

Если люфт превышает максимальное значение, замените ступицу колеса в сборе.

С помощью индикатора часового типа измерьте биение на поверхности ступицы колеса с внутренней стороны болта крепления заднего колеса к ступице.

Максимальное значение:

0,05 мм (0,0020 дюйма)

ПРИМЕЧАНИЕ:

Индикатор часового типа должен устанавливаться под прямым углом к поверхности, на которой проводятся измерения.

УКАЗАНИЕ:

Если биение превышает максимальное значение, замените ступицу колеса в сборе.

Совместите метки на диске и ступице колеса, и установите диск.

ПРИМЕЧАНИЕ:

При замене заднего тормозного диска новым выбирайте положение установки, в котором диск имеет минимальное биение.

Закрепите суппорт заднего тормозного диска 2 болтами.

Момент затяжки:

57 Н*м{581 кгс*см, 42 фунт-сила-футов}

Установите трос привода стояночного тормоза № 3 в сборе на суппорт заднего дискового тормоза в сборе.

УКАЗАНИЕ:

Убедитесь в том, что фиксатор троса привода стояночного тормоза № 3 в сборе вошел в зацепление с суппортом заднего дискового тормоза в сборе, как показано на рисунке.

Подсоедините трос привода стояночного тормоза № 3 в сборе к суппорту заднего дискового тормоза в сборе.

Установите защиту рычага стояночного тормоза на трос привода стояночного тормоза № 3 в сборе.

Закрепите левый задний гибкий шланг болтом.

Момент затяжки:

29 Н*м{296 кгс*см, 21 фунт-сила-футов}

Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

Полностью отпустите рычаг стояночного тормоза.

Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.

3–5 раз сильно нажмите педаль тормоза при выключенном двигателе.

Поверните гайку регулировки до тех пор, пока не будет обеспечен надлежащий ход рычага стояночного тормоза.

Ход рычага стояночного тормоза:

6–9 щелчков при 300 Н (30 кгс, 67 фунт-сил)

Затяните контргайку.

Момент затяжки:

6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}

Затяните рычаг стояночного тормоза 3–4 раза и проверьте ход рычага стояночного тормоза.

Проверьте, не прихватывает ли стояночный тормоз.

Установите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

Отпустите рычаг стояночного тормоза и убедитесь, что зазор между рычагом цилиндра заднего дискового тормоза и ограничителем находится в допустимых пределах.

Зазор:

0 мм (0 дюймов)

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.
