Датчик Солнечной Радиации (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите 2 захвата и 4 фиксатора, а затем снимите облицовку панели управления в сборе.

Выверните 4 винта.

Вытяните щиток приборов в сборе, отсоедините разъем и снимите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.

Освободите 5 захватов, 2 фиксатора и 3 направляющие.

Отсоедините все разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.

Наклейте защитную клейкую ленту в местах, показанных на рисунке.

С помощью отвертки освободите 5 захватов и 2 направляющие <A>.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 направляющие <В> и снимите угловую часть обивки левой стойки ветрового стекла.

Наклейте защитную клейкую ленту в местах, показанных на рисунке.

Используя отвертку, отцепите 5 захватов и 2 направляющих <A>.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Отцепите 2 направляющих <B> и снимите угловую часть обивки левой стойки ветрового стекла.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.

Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

Освободите 7 захватов.

Отсоедините разъем и снимите корпус индикатора положения в сборе.

Выверните два винта <Е> или <F>.

Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

Освободите 7 захватов и снимите корпус индикатора положения в сборе.

Выверните два винта <Е> или <F>.

Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

Расцепите захват и освободите упор дверцы перчаточного ящика.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.

ПРИМЕЧАНИЕ:

Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

Снимите концевую облицовку панели управления.

Выверните два винта <C> или <D>.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите захват и фиксатор.

Освободите 2 захвата и 2 фиксатора.

Как показано на рисунке, снимите дверцу ящика панели приборов № 1 в сборе.

Отсоедините разъем.

Наклейте защитную клейкую ленту в местах, показанных на рисунке.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Отсоедините разъем.

Выверните два винта <C> или <D>.

Выверните 2 болта <A> или <В> подушки безопасности пассажира.

Освободите 4 фиксатора и 3 захвата.

Освободите 5 захватов и снимите верхнюю панель приборов в сборе.

ПРИМЕЧАНИЕ:

Снимая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

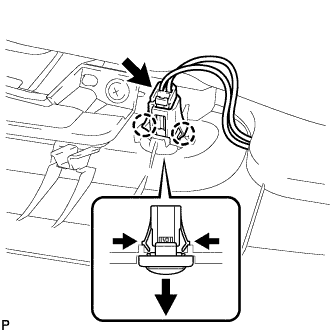

Отсоедините разъем.

Отцепите 2 захвата и снимите датчик солнечной радиации.
