Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

Неисправность	Признак	Неисправный участок

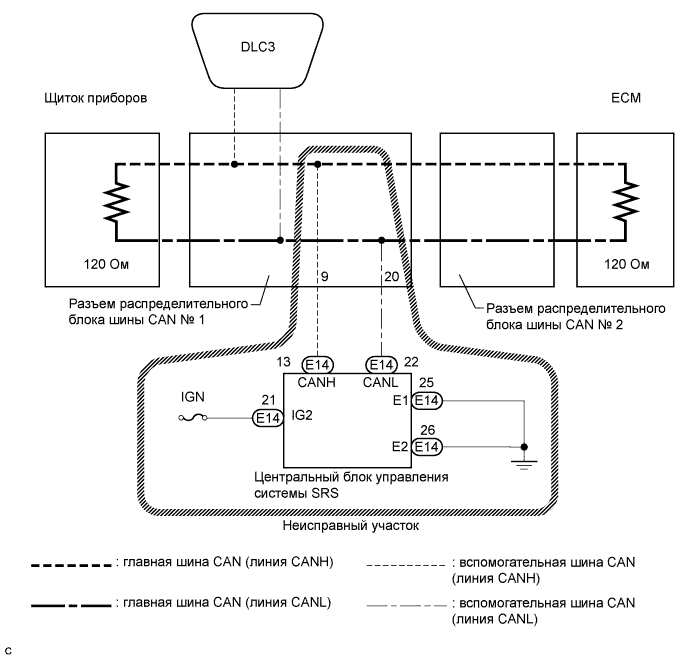

Прекращение обмена данными с центральным блоком управления системы SRS	На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "SRS Airbag" (подушка безопасности SRS) Относится к "режиму прекращения обмена данными с центральным блоком управления системы SRS" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания центрального блока управления системы SRS Вспомогательная шина или разъем центрального блока управления системы SRS Центральный блок управления системы SRS

Выключите зажигание перед измерением сопротивления главных и вспомогательных шин CAN.
После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система освещения не включены.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия

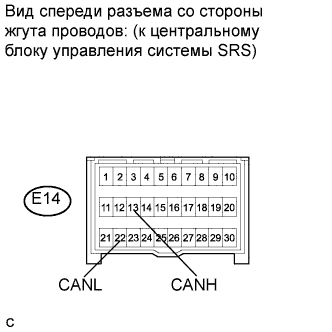

E14-13 (CANH) - E14-22 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS В СБОРЕ)

OK

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (IG2, E1, E2)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия

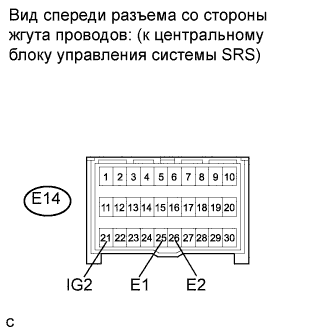

E14-25 (E1) - масса	Всегда	Менее 1 Ом
E14-26 (E2) - масса	Всегда	Менее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E14-21 (IG2) - масса	Зажигание включено (IG)	10-14 В

Результат:

Результат	Следующий шаг
NG	А
OK (для моделей с кузовом типа "седан")	B
OK (для моделей с кузовом типа "хэтчбэк")	C

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
