СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (для моделей с кузовом типа "седан") - Функция двойной блокировки не работает должным образом


ОПИСАНИЕ

Все двери имеют функцию двойной блокировки. Данная система включается и выключается посредством ЭБУ системы двойной блокировки дверей. Когда ЭБУ системы двойной блокировки дверей получает сигнал запроса от беспроводного передатчика, функция двойной блокировки устанавливается или снимается посредством главного ЭБУ кузова (распределительный блок приборной панели), который приводит в действие электродвигатель системы двойной блокировки, встроенный в каждый электродвигатель замка двери в соответствии с положением выключателей двойной блокировки дверей, устанавливая или снимая двойную блокировку.

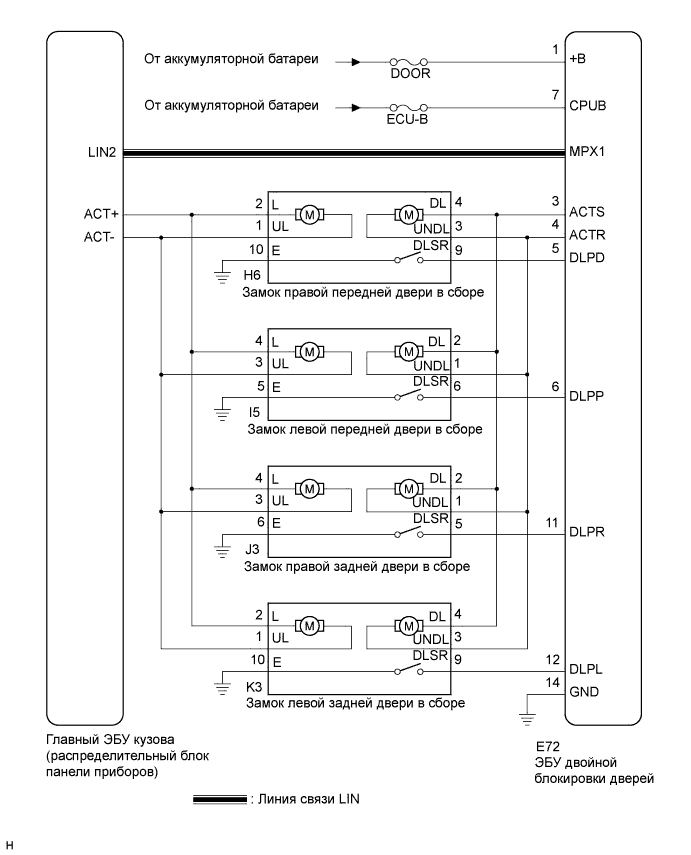

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Body / Main body / DTC.

  1. Считайте коды DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC не выводится.
    		А
    Выданы коды DTC.
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (Нажмите здесь)
А

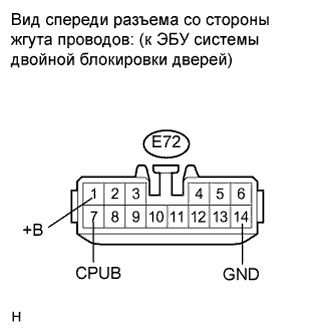

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем ЭБУ системы двойной блокировки дверей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-14 (GND) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-1 (+B) - масса
    		Всегда
    		11-14 В
    E72-7 (CPUB) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Результат:

Результат
Следующий шаг
Функция двойной блокировки передней двери со стороны водителя не работает должным образом.
А
Функция двойной блокировки передней двери со стороны пассажира не работает должным образом.
B
Функция двойной блокировки правой задней двери не работает должным образом.
C
Функция двойной блокировки левой задней двери не работает должным образом.
D


B
Перейдите к шагу 6

C
Перейдите к шагу 8

D
Перейдите к шагу 10
А


4.ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Снимите замок правой передней двери в сборе (Нажмите здесь).

  1. Проверьте работу электродвигателя системы двойной блокировки дверей.

    1. Подайте на замок двери напряжение аккумуляторной батареи и установите электродвигатель замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 1 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (L)
      		Разблокировка

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 3 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 3 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (DL)
      		Блокировка снята

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Проверьте работу позиционного переключателя системы двойной блокировки.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      9 (DLSR) - 10 (E)
      		Блокировка установлена
      		Менее 1 Ом
      9 (DLSR) - 10 (E)
      		Блокировка снята
      		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (Нажмите здесь)
OK

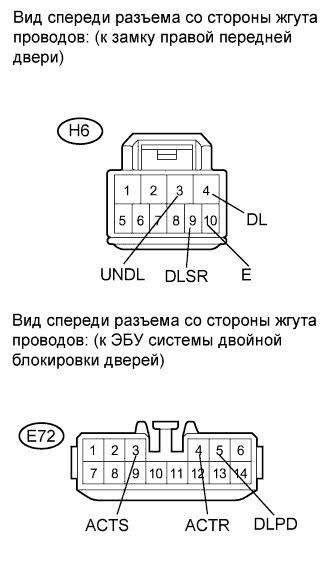

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ - ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем ЭБУ системы двойной блокировки дверей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-3 (ACTS) - H6-4 (DL)
    		Всегда
    		Менее 1 Ом
    E72-4 (ACTR) - H6-3 (UNDL)
    		Всегда
    		Менее 1 Ом
    E72-5 (DLPD) - H6-9 (DLSR)
    		Всегда
    		Менее 1 Ом
    H6-10 (E) - масса
    		Всегда
    		Менее 1 Ом
    E72-3 (ACTS) - масса
    		Всегда
    		10 кОм или более
    E72-4 (ACTR) - масса
    		Всегда
    		10 кОм или более
    E72-5 (DLPD) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ

6.ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Снимите замок левой передней двери в сборе (Нажмите здесь).

  1. Проверьте работу электродвигателя системы двойной блокировки дверей.

    1. Подайте на замок двери напряжение аккумуляторной батареи и установите электродвигатель замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 3 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 3 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (L)
      		Разблокировка

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 1 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (DL)
      		Блокировка снята

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Проверьте работу позиционного переключателя системы двойной блокировки.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      5(E) - 6 (DLSR)
      		Блокировка установлена
      		Менее 1 Ом
      5(E) - 6 (DLSR)
      		Блокировка снята
      		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (Нажмите здесь)
OK

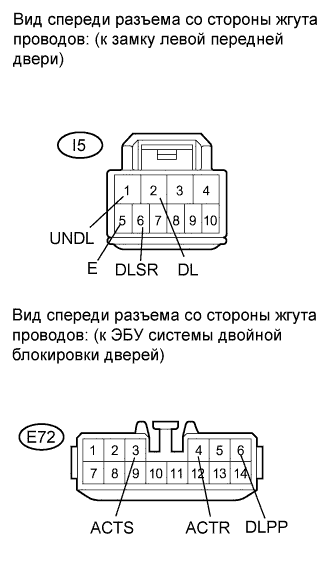

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ - ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем E72 ЭБУ системы двойной блокировки дверей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-3 (ACTS) - I5-2 (DL)
    		Всегда
    		Менее 1 Ом
    E72-4 (ACTR) - I5-1 (UNDL)
    		Всегда
    		Менее 1 Ом
    E72-6 (DLPP) - I5-6 (DLSR)
    		Всегда
    		Менее 1 Ом
    I5-5 (E) - масса
    		Всегда
    		Менее 1 Ом
    E72-3 (ACTS) - масса
    		Всегда
    		10 кОм или более
    E72-4 (ACTR) - масса
    		Всегда
    		10 кОм или более
    E72-6 (DLPP) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ

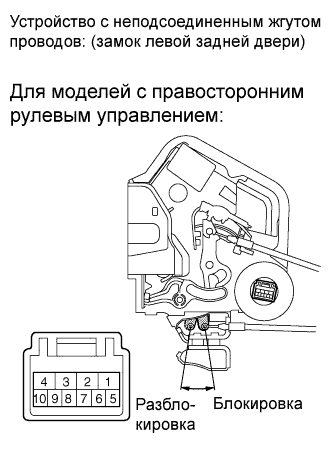

8.ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Снимите замок левой задней двери (Нажмите здесь).

  1. Проверьте работу электродвигателя системы двойной блокировки дверей.

    1. Подайте на замок двери напряжение аккумуляторной батареи и установите электродвигатель замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 1 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (L)
      		Разблокировка

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 3 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 3 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (DL)
      		Блокировка снята

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Проверьте работу позиционного переключателя системы двойной блокировки.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      9 (DLSR) - 10 (E)
      		Блокировка установлена
      		Менее 1 Ом
      9 (DLSR) - 10 (E)
      		Блокировка снята
      		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (Нажмите здесь)
OK

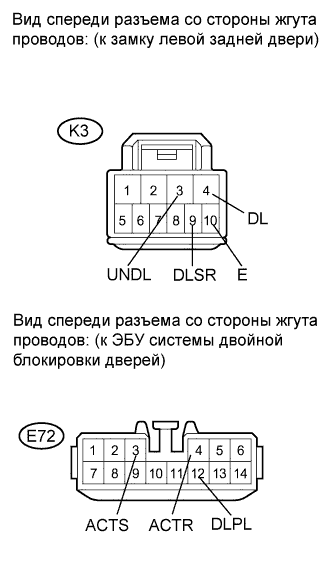

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ - ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем E72 ЭБУ системы двойной блокировки дверей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-3 (ACTS) - K3-4 (DL)
    		Всегда
    		Менее 1 Ом
    E72-4 (ACTR) - K3-3 (UNDL)
    		Всегда
    		Менее 1 Ом
    E72-12 (DLPL) - K3-9 (DLSR)
    		Всегда
    		Менее 1 Ом
    K3-10 (E) - масса
    		Всегда
    		Менее 1 Ом
    E72-3 (ACTS) - масса
    		Всегда
    		10 кОм или более
    E72-4 (ACTR) - масса
    		Всегда
    		10 кОм или более
    E72-12 (DLPL) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ

10.ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

  1. Снимите замок правой задней двери в сборе (Нажмите здесь).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Проверьте работу электродвигателя системы двойной блокировки дверей.

    1. Подайте на замок двери напряжение аккумуляторной батареи и установите электродвигатель замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 4 (L)
      Отрицательный (-) вывод аккумуляторной батареи → 3 (UL)
      		Блокировка
      Положительный (+) вывод аккумуляторной батареи → 3 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → 4 (L)
      		Разблокировка

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → 2 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → 1 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → 1 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → 2 (DL)
      		Блокировка снята

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Проверьте работу позиционного переключателя системы двойной блокировки.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      5 (DLSR) - 6 (E)
      		Блокировка установлена
      		Менее 1 Ом
      5 (DLSR) - 6 (E)
      		Блокировка снята
      		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (Нажмите здесь)
OK

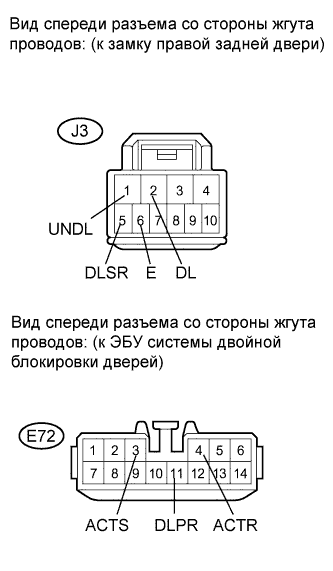

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ - ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отсоедините разъем E72 ЭБУ системы двойной блокировки дверей.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-3 (ACTS) - J3-2 (DL)
    		Всегда
    		Менее 1 Ом
    E72-4 (ACTR) - J3-1 (UNDL)
    		Всегда
    		Менее 1 Ом
    E72-11 (DLPR) - J3-5 (DLSR)
    		Всегда
    		Менее 1 Ом
    J3-6 (E) - масса
    		Всегда
    		Менее 1 Ом
    E72-3 (ACTS) - масса
    		Всегда
    		10 кОм или более
    E72-4 (ACTR) - масса
    		Всегда
    		10 кОм или более
    E72-11 (DLPR) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ
