DTC B1660/43 Неисправность цепи контрольной лампы выключения передней подушки безопасности пассажира


ОПИСАНИЕ

Цепь контрольной лампы включения/выключения передней подушки безопасности пассажира включает центральный блок управления системы SRS и панель управления системой кондиционирования (*1) или сигнальную в сборе (*2).
Контрольная лампа включения/выключения передней подушки безопасности пассажира указывает рабочее состояние передней подушки безопасности пассажира и боковой подушки безопасности переднего пассажира.
Код DTC B1660/43 регистрируется при обнаружении неисправности цепи контрольной лампы включения/выключения передней подушки безопасности пассажира.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1660/43
  1. Центральный блок управления системы SRS получает сигнал обрыва, сигнал короткого замыкания, сигнал короткого замыкания на массу или на B+ в цепи контрольной лампы включения/выключения передней подушки безопасности пассажира в течение 2 с.
  2. Неисправность контрольной лампы включения/выключения передней подушки безопасности пассажира
  3. Неисправность центрального блока управления системы SRS
  1. Жгут проводов панели приборов
  2. Панель управления системой кондиционирования в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*1)
  3. Сигнальная лампа в сборе (контрольная лампа включения/выключения передней подушки безопасности пассажира) (*2)
  4. Центральный блок управления системы SRS
УКАЗАНИЕ:
*1: Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк"
*2: Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан"

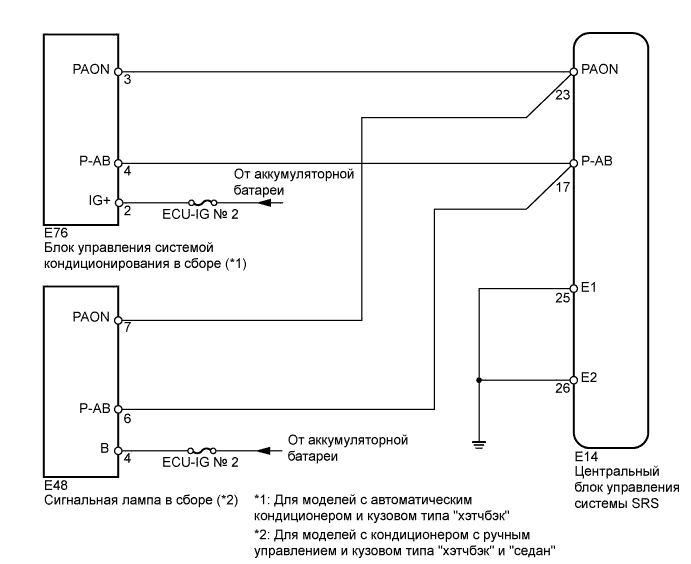

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

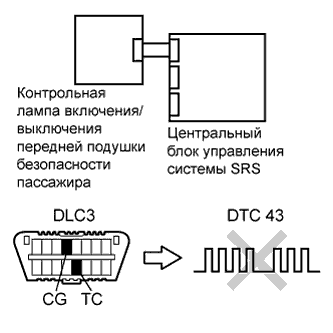

1.ПРОВЕРЬТЕ СОСТОЯНИЕ КОНТРОЛЬНОЙ ЛАМПЫ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

  1. Включите зажигание (IG).



  1. Проверьте работу контрольной лампы выключения передней подушки безопасности пассажира

    УКАЗАНИЕ:
    См. нормальный режим работы контрольной лампы включения/выключения передней подушки безопасности пассажира (Нажмите здесь).

    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира


    Результат:

    Подсветка контрольной лампы включения / выключения
    		Следующий шаг
    Лампа горит непрерывно
    		А
    OFF (ВЫКЛ)
    		B


B
Перейдите к шагу 9
А

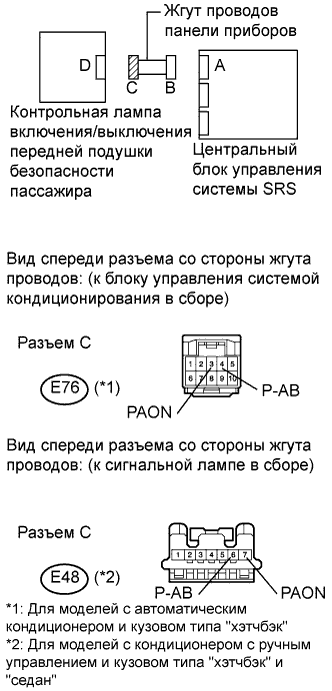

2.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъема к панели управления системой кондиционирования (*1) или к сигнальной лампе (*2).

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъем от панели управления системой кондиционирования (*1) или от сигнальной лампы (*2).

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.
УКАЗАНИЕ:
  1. *1: Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк"
  2. *2: Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан"


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

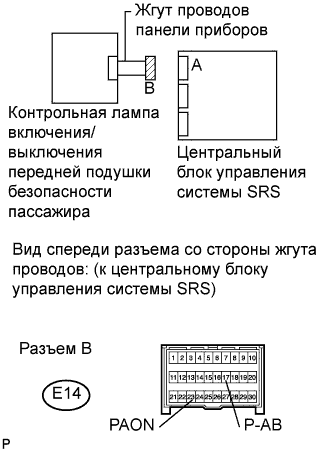

3.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.

    OK:
    Разъем подсоединен правильно.
УКАЗАНИЕ:
Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.


NG
Перейдите к шагу 5
OK


4.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Подсоедините разъем к центральному блоку управления системы SRS в сборе.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1660/43 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1660/43, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

5.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъема к панели управления системой кондиционирования (*1) или к сигнальной лампе (*2).

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъем от панели управления системой кондиционирования (*1) или от сигнальной лампы (*2).

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.
УКАЗАНИЕ:
  1. *1: Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк"
  2. *2: Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан"


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

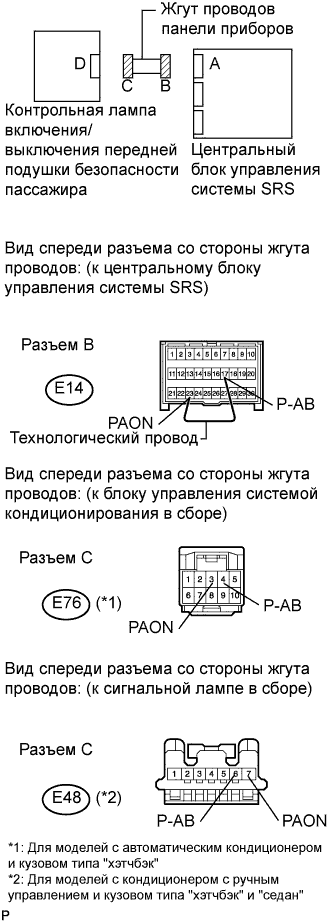

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. С помощью технологического провода соедините контакты 23 (PAON) и 17 (P-AB) разъема В.

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - E76-4 (P-AB)
    		Всегда
    		Менее 1 Ом
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - E48-6 (P-AB)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - масса
    		Всегда
    		1 МОм или более
    E76-4 (P-AB) - масса
    		Всегда
    		1 МОм или более
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - масса
    		Всегда
    		1 МОм или более
    E48-6 (P-AB) - масса
    		Всегда
    		1 МОм или более


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

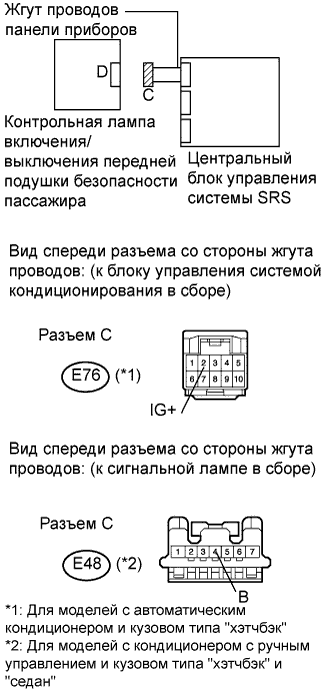

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    E76-4 (P-AB) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    E48-6 (P-AB) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк")
    		B
    OK (для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк")
    		C
    OK (для моделей с кузовом типа "седан")
    		D


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (Нажмите здесь)
А

ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ

9.ПРОВЕРЬТЕ РАЗЪЕМЫ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и панели управления системой кондиционирования (*1) или к сигнальной лампе (*2).

    OK:
    Разъемы подсоединены должным образом.
    УКАЗАНИЕ:
    Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

  1. Отсоедините разъемы от центрального блока управления системы SRS и панели управления системой кондиционирования (*1) или сигнальной лампы (*2).

  1. Убедитесь, что контакты разъемов не повреждены.

    OK:
    Контакты не деформированы и не повреждены.
УКАЗАНИЕ:
  1. *1: Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк"
  2. *2: Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан"


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. С помощью технологического провода соедините контакты 23 (PAON) и 17 (P-AB) разъема В.

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - E76-4 (P-AB)
    		Всегда
    		Менее 1 Ом
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - E48-6 (P-AB)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - масса
    		Всегда
    		1 МОм или более
    E76-4 (P-AB) - масса
    		Всегда
    		1 МОм или более
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - масса
    		Всегда
    		1 МОм или более
    E48-6 (P-AB) - масса
    		Всегда
    		1 МОм или более


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-3 (PAON) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    E76-4 (P-AB) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-7 (PAON) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    E48-6 (P-AB) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


13.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (НАПРЯЖЕНИЕ ПИТАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Подсоедините разъем к центральному блоку управления системы SRS в сборе.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E76-2 (IG+) -
    масса
    		Зажигание включено (IG)
    		8-16 В
    Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан":
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E48-4 (B) - масса
    		Зажигание включено (IG)
    		8-16 В


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK


14.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Подсоедините разъем к панели управления системой кондиционирования (*1) или сигнальной лампе (*2).

    УКАЗАНИЕ:
    1. *1: Для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк"
    2. *2: Для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк" и "седан"

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Проверьте работу контрольной лампы в зависимости от условий, приведенных в таблице ниже.

    Состояние контрольной лампы:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Контрольная лампа включения/выключения передней подушки безопасности пассажира
    E14-23 (PAON) - масса
    		Зажигание включено (IG)
    		Загорается "ON" (ВКЛ)
    E14-17 (P-AB) - масса
    		Зажигание включено (IG)
    		Загорается "OFF" (ВЫКЛ)
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с автоматическим кондиционером и кузовом типа "хэтчбэк")
    		B
    NG (для моделей с кондиционером с ручным управлением и кузовом типа "хэтчбэк")
    		C
    NG (для моделей с кузовом типа "седан")
    		D


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (Нажмите здесь)
А


15.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1660/43 Неисправность Цепи Контрольной Лампы Выключения Передней Подушки Безопасности Пассажира

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Подсоедините разъем к центральному блоку управления системы SRS в сборе.

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 с.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1660/43 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1660/43, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
