Рычаг Переключения Передач В Сборе (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Выверните 2 винта <В>.

Освободите 2 захвата.

Отсоедините все разъемы и снимите ящик панели приборов в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Отверните 4 болта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Освободите 3 зажима и отсоедините жгут проводов от рычага переключения передач в сборе.

Снимите фиксатор и отсоедините трос механизма выбора передач от рычага переключения передач в сборе.

Отсоедините трос управления механизмом переключения передач от рычага переключения передач в сборе.

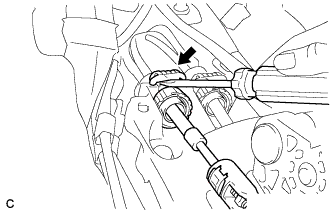

С помощью отвертки вытяните стопор троса механизма переключения передач.

ПРИМЕЧАНИЕ:

Не снимайте стопор. В случае снятия установите его на место в исходное положение.

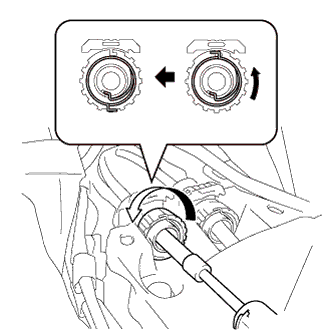

Поверните гайку примерно на 180° против часовой стрелки и, зафиксировав ее в таком положении, отсоедините трос механизма переключения передач от держателя рычага переключения передач.

ПРИМЕЧАНИЕ:

Не поворачивайте гайку чрезмерно, иначе она отделится от внутренней пружины, и трос механизма переключения передач окажется не пригодным к дальнейшему использованию.

Выверните 4 болта и снимите рычаг переключения передач в сборе.
