Рычаг Переключения Передач В Сборе (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

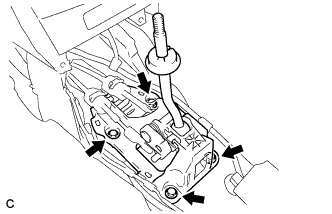

Install the floor shift shift lever with the 4 bolts.

Момент затяжки:

12 Н*м{122 кгс*см, 9 фунт-сила-футов}

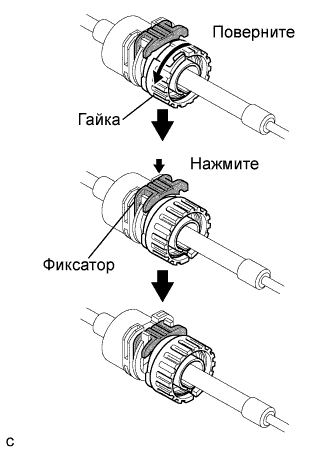

Rotate the transmission control cable nut counterclockwise approximately 180° and, while holding the nut in that position, press in the stopper until it makes 2 "click" sounds.

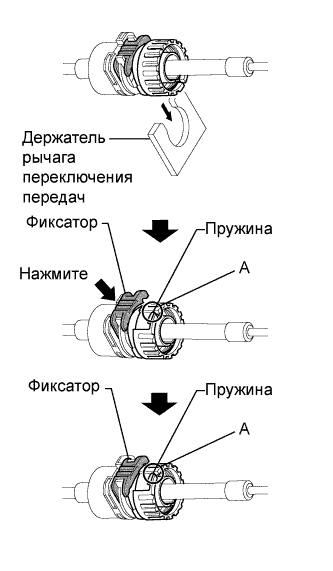

Install the cable outer of the transmission control cable to the shift lever retainer, check that the position of the spring is the same as A shown in the illustration, and press in the stopper.

ПРИМЕЧАНИЕ:

If the stopper cannot be pressed in, slightly turn the nut clockwise and then press in the stopper.

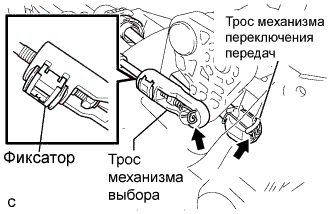

Install the control shift cable to the shift lever assembly.

Install the control select cable to the shift lever assembly.

ПРИМЕЧАНИЕ:

Make sure that the transmission control cable assembly is securely installed.

Install the clip to the shift lever.

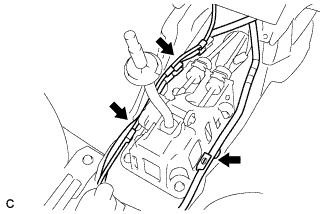

Install the wire harness to the shift lever assembly with the 3 clamps.

Install the transmission control cable assembly on the transmission.

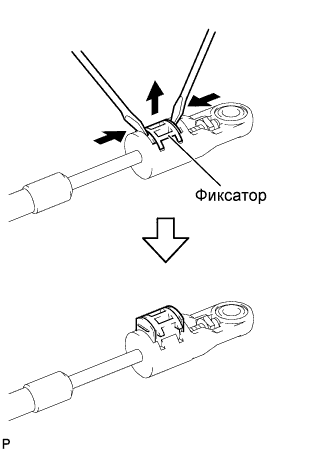

Using a screwdriver, pull the lock piece out from the adjuster case.

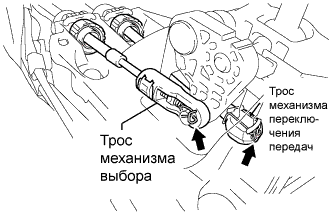

Install the control shift cable to the shift lever assembly.

Install the control select cable to the shift lever assembly.

ПРИМЕЧАНИЕ:

1. Make sure that the lock piece is protruded from the adjuster case.

2. Make sure to adjust the length at the neutral shift position.


Install the clip to the shift lever.

Press in and lock the lock piece to the adjuster case.

ПРИМЕЧАНИЕ:

Securely press in the lock piece until the lock engages.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите верхнюю панель консоли и закрепите ее 8 фиксаторами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 2 захвата.

Установите ящик панели приборов и закрепите ее 2 винтами <B>.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.
