СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь электродвигателя насоса стеклоомывателя


ОПИСАНИЕ

Реле автоматического стеклоочистителя ветрового стекла управляет электродвигателем насоса переднего стеклоомывателя.

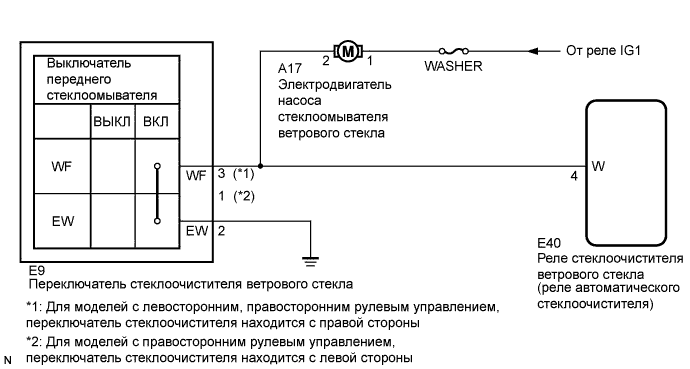

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя Насоса Стеклоомывателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (WASHER)

  1. Извлеките предохранитель WASHER из распределительного блока панели приборов.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ


  1. Снимите бачок омывателя.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя Насоса Стеклоомывателя

  1. Отсоедините разъем электродвигателя и насоса омывателя ветрового стекла.

    УКАЗАНИЕ:
    Проверку необходимо выполнять при установленном электродвигателе и насосе омывателя ветрового стекла на бачке омывателя.

  1. Заполните бачок омывателя омывающей жидкостью.

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 электродвигателя и насоса омывателя ветрового стекла, а отрицательный (-) вывод – к контакту 2.

  1. Проверьте, чтобы омывающая жидкость вытекала из бачка омывателя.

    OK:
    Омывающая жидкость вытекает из бачка омывателя.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)

C
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ОЧИСТИТЕЛЯ - РЕЛЕ ОЧИСТИТЕЛЯ И АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя Насоса Стеклоомывателя

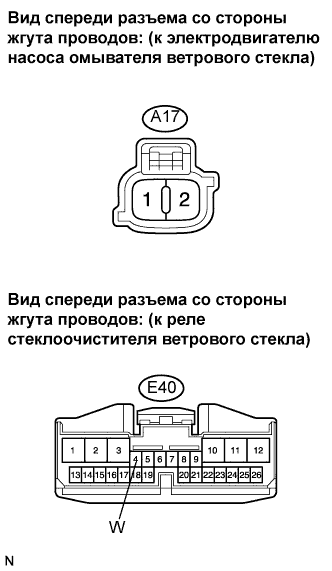

  1. Отсоедините разъем A17 электродвигателя омывателя ветрового стекла.

  1. Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A17-1 - масса
    		Зажигание включено (IG)
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A17-2 - E40-4 (W)
    		Всегда
    		Менее 1 Ом
    A17-2 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
