СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь питания электродвигателя стеклоочистителя


ОПИСАНИЕ

Данная цепь обеспечивает питание, необходимое для работы электродвигателя стеклоочистителя ветрового стекла.

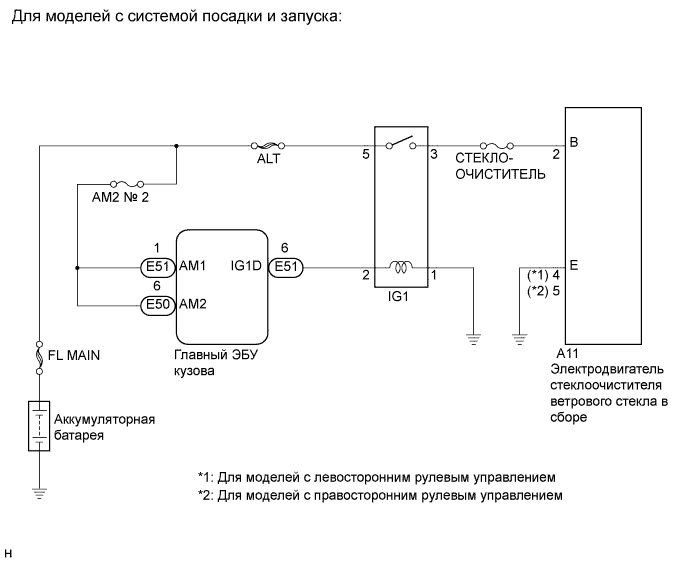

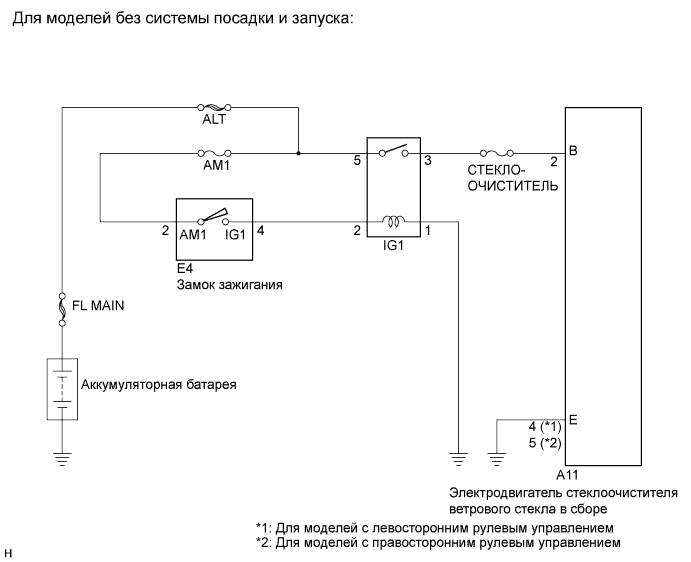

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Питания Электродвигателя Стеклоочистителя


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Питания Электродвигателя Стеклоочистителя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (WIPER)

  1. Извлеките предохранитель WIPER из распределительного блока панели приборов.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ РЕЛЕ IG1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Питания Электродвигателя Стеклоочистителя

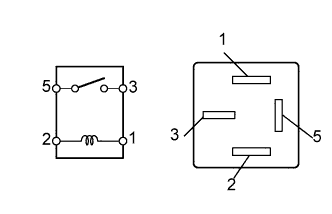

  1. Извлеките реле IG1 из распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    3 - 5
    		Всегда
    		10 кОм или более
    Напряжение аккумуляторной батареи подается на контакты 1 и 2
    		Менее 1 Ом


NG
ЗАМЕНИТЕ РЕЛЕ IG1
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Питания Электродвигателя Стеклоочистителя

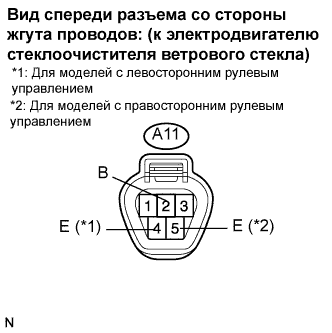

  1. Отсоедините разъем А11 электродвигателя стеклоочистителя ветрового стекла.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A11-2 (B) - масса
    		Зажигание включено (IG)
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A11-4 (E) - масса
    		Всегда
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A11-5 (E) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
