СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь электродвигателя переднего стеклоочистителя |
ОПИСАНИЕ
Реле стеклоочистителя ветрового стекла управляет электродвигателем переднего стеклоочистителя.

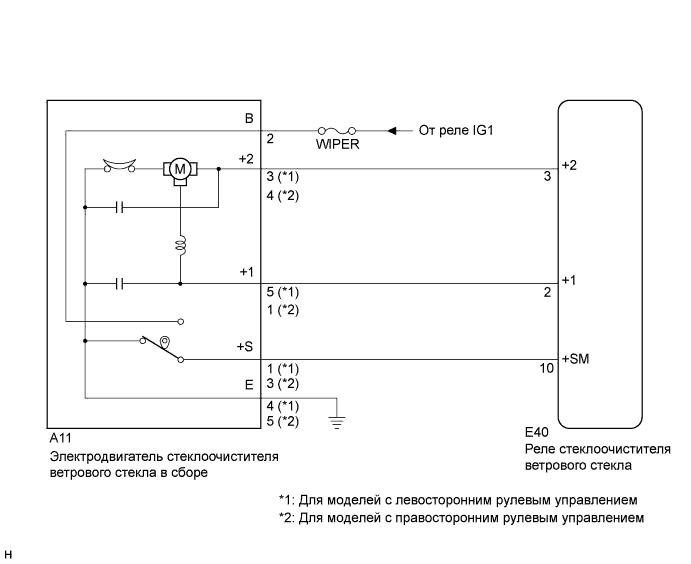

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
Снимите электродвигатель стеклоочистителя ветрового стекла (Нажмите здесь ).

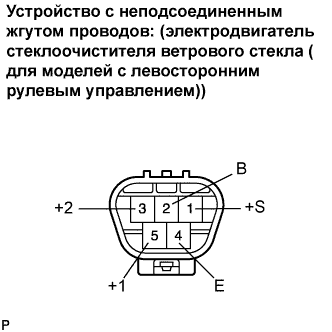

Проверьте работу в режиме LO (для моделей с левосторонним рулевым управлением).
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на низкой скорости (LO).
- OK:
- Электродвигатель работает на низких оборотах (LO).
Проверьте работу в режиме HI (для моделей с левосторонним рулевым управлением).
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на высокой скорости (HI).
- OK:
- Электродвигатель работает на высоких оборотах (HI).

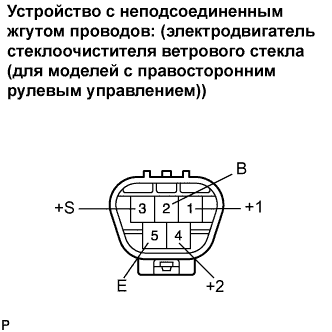

Проверьте работу в режиме LO (для моделей с правосторонним рулевым управлением).
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на низкой скорости (LO).
- OK:
- Электродвигатель работает на низких оборотах (LO).
Проверьте работу в режиме HI (для моделей с правосторонним рулевым управлением).
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на высокой скорости (HI).
- OK:
- Электродвигатель работает на высоких оборотах (HI).
| | ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (Нажмите здесь) |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ – РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ И МАССА) |

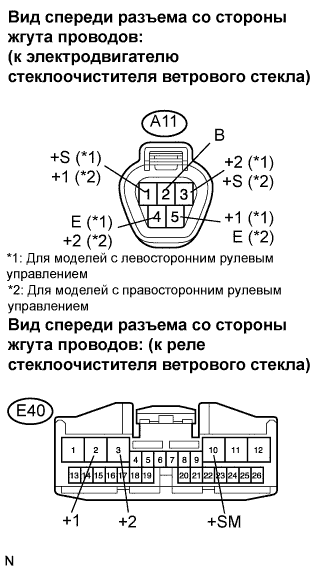

Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Для моделей с левосторонним рулевым управлением:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A11-5 (+1) - E40-2 (+1)
| Всегда
| Менее 1 Ом
|
A11-5 (+1) - масса
| Всегда
| 10 кОм или более
|
A11-3 (+2) - E40-3 (+2)
| Всегда
| Менее 1 Ом
|
A11-3 (+2) - масса
| Всегда
| 10 кОм или более
|
A11-1 (+S) - E40-10 (+SM)
| Всегда
| Менее 1 Ом
|
A11-1 (+S) - масса
| Всегда
| 10 кОм или более
|
A11-4 (E) - масса
| Всегда
| Менее 1 Ом
|
- Для моделей с правосторонним рулевым управлением:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A11-1 (+1) - E40-2 (+1)
| Всегда
| Менее 1 Ом
|
A11-1 (+1) - масса
| Всегда
| 10 кОм или более
|
A11-4 (+2) - E40-3 (+2)
| Всегда
| Менее 1 Ом
|
A11-4 (+2) - масса
| Всегда
| 10 кОм или более
|
A11-3 (+S) - E40-10 (+SM)
| Всегда
| Менее 1 Ом
|
A11-3 (+S) - масса
| Всегда
| 10 кОм или более
|
A11-5 (E) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
