СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь датчика дождя |
ОПИСАНИЕ
Данная цепь обеспечивает питание датчика дождя.Автоматический стеклоочиститель приводится в действие, когда переключатель стеклоочистителя находится в положении AUTO.

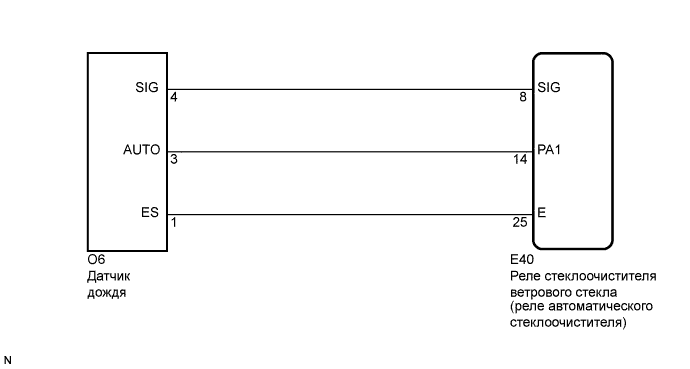

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ – ДАТЧИК ДОЖДЯ) |

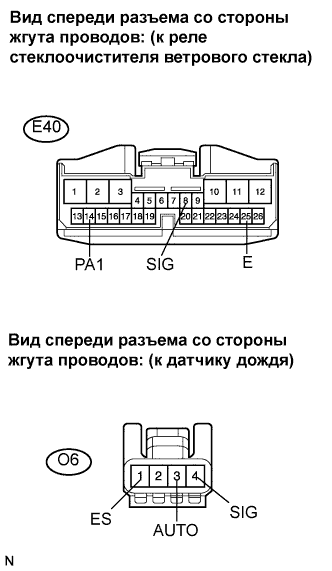

Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.
Отсоедините разъем O6 датчика дождя
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E40-8 (SIG) - O6-4 (SIG)
| Всегда
| Менее 1 Ом
|
O6-4 (SIG) - масса
| Всегда
| 10 кОм или более
|
E40-14 (PA1) - O6-3 (AUTO)
| Всегда
| Менее 1 Ом
|
O6-3 (AUTO) - масса
| Всегда
| 10 кОм или более
|
E40-25 (E) - O6-1 (ES)
| Всегда
| Менее 1 Ом
|
O6-1 (ES) - масса
| Всегда
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
