СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь электродвигателя и реле очистителя передних фар


ОПИСАНИЕ

Данная цепь обеспечивает питание, необходимое для работы управляющего реле очистителя передних фар.
Управляющее реле очистителя фар получает сигнал от выключателя и пр., для приведения в движение электродвигателя очистителя фар и насоса.

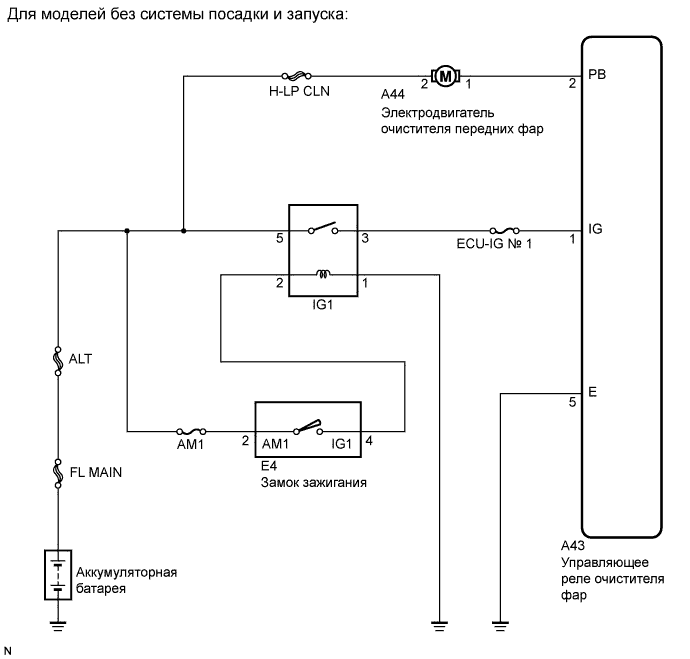

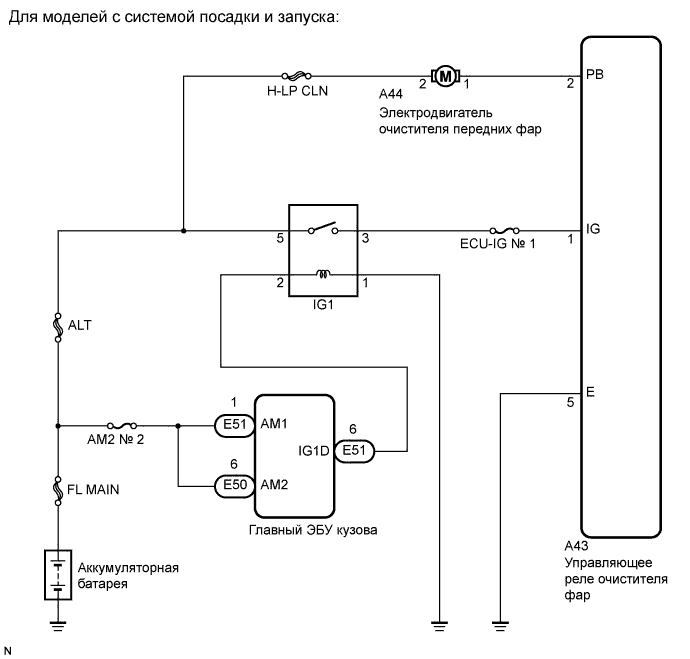

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя И Реле Очистителя Передних Фар


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя И Реле Очистителя Передних Фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG1 №1)

  1. Извлеките предохранитель ECU-IG1 № 1 из распределительного блока панели приборов.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ- АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя И Реле Очистителя Передних Фар

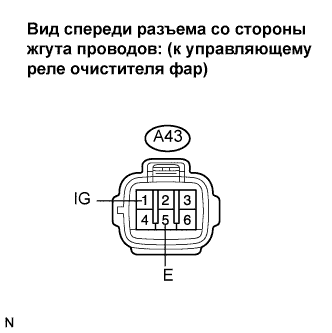

  1. Отсоедините разъем A43 управляющего реле очистителя фар.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A43-1 (IG) - масса
    		Зажигание включено (IG)
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A43-5 (E) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя И Реле Очистителя Передних Фар

  1. Снимите бачок омывателя.

  1. Отсоедините разъем A44 электродвигателя и насоса очистителя фар.

    УКАЗАНИЕ:
    Эту проверку следует выполнять при подключенных к бачку омывателя электродвигателе очистителя передних фар и насосе.

  1. Заполните бачок омывателя омывающей жидкостью.

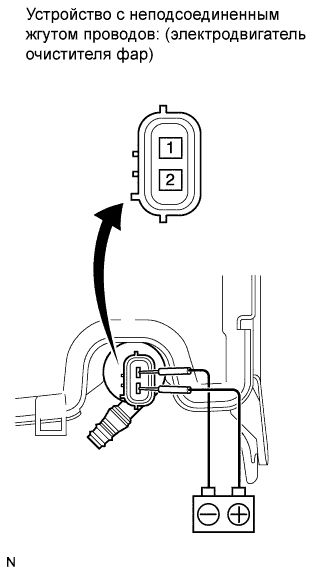

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 электродвигателя и насоса очистителя фар, а отрицательный (-) вывод – к контакту 1.

  1. Проверьте, чтобы омывающая жидкость вытекала из бачка омывателя.

    OK:
    Омывающая жидкость вытекает из бачка омывателя.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)

C
ЗАМЕНИТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
А


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ - РЕЛЕ И АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Цепь Электродвигателя И Реле Очистителя Передних Фар

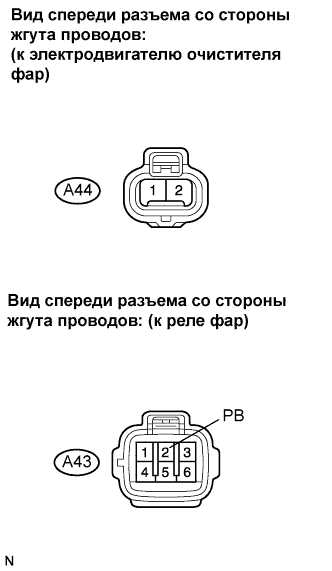

  1. Отсоедините разъем А44 электродвигателя очистителя передних фар.

  1. Отсоедините разъем A43 управляющего реле очистителя фар.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A44-2 - масса
    		Всегда
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A44-1 - A43-2 (PB)
    		Всегда
    		Менее 1 Ом
    A44-1 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
