СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Цепь переключателя стеклоочистителя и стеклоомывателя |
ОПИСАНИЕ

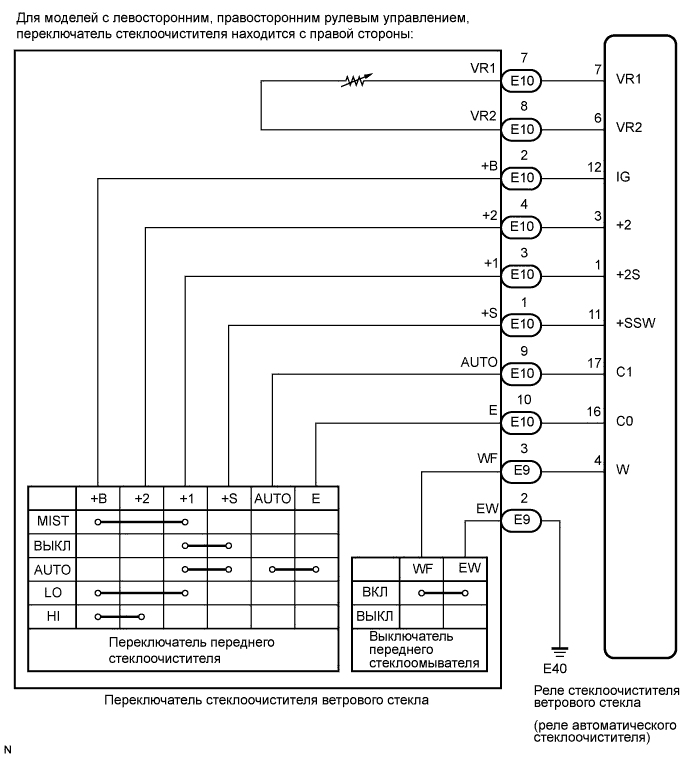

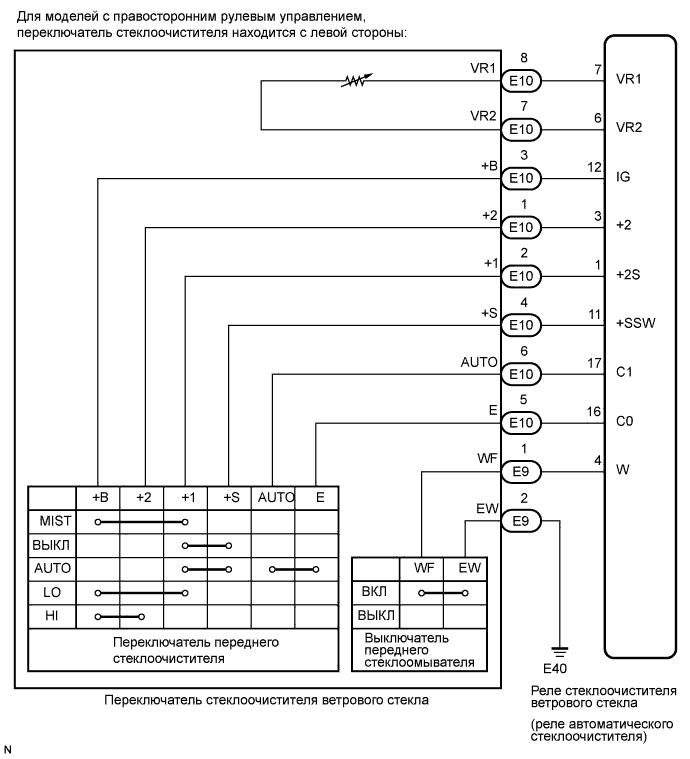

Цепь определяет состояние переключателя стеклоочистителя ветрового стекла (переключателя стеклоочистителя и стеклоомывателя) и направляет соответствующий сигнал на реле стеклоочистителя ветрового стекла.СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ И ВЫКЛЮЧАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООМЫВАТЕЛЯ) |
Для моделей с левосторонним, правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с правой стороны:

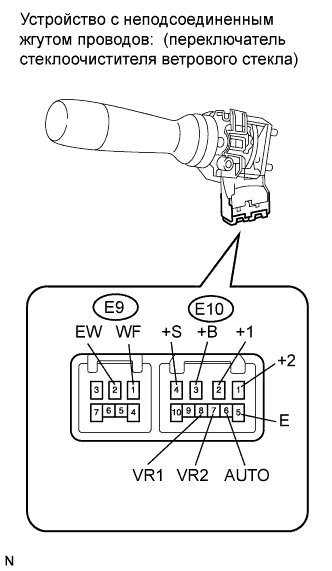

Снимите переключатель стеклоочистителя ветрового стекла (Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель переднего стеклоочистителя:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия E10-3 (+1) - E10-1 (+S) OFF (ВЫКЛ) Менее 1 Ом E10-3 (+1) - E10-2 (+B) MIST LO E10-2 (+B) - E10-4 (+2) HI Е10-9 (AUTO) - Е10-10 (E) AUTO - Выключатель переднего стеклоомывателя:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия E9-2 (EW) - E9-3 (WF) ON (ВКЛ) Менее 1 Ом OFF (ВЫКЛ) 10 кОм или более
 |
Для моделей с правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с левой стороны:
Снимите переключатель стеклоочистителя ветрового стекла (Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель переднего стеклоочистителя:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия E10-2 (+1) - E10-4 (+S) OFF (ВЫКЛ) Менее 1 Ом E10-2 (+1) - E10-3 (+B) MIST LO E10-3 (+B) - E10-1 (+2) HI E10-6 (AUTO) - E10-5 (E) AUTO - Выключатель переднего стеклоомывателя:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия E9-2 (EW) - E9-1 (WF) ON (ВКЛ) Менее 1 Ом OFF (ВЫКЛ) 10 кОм или более
 |
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ – РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ И МАССА) |
Для моделей с левосторонним, правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с правой стороны:

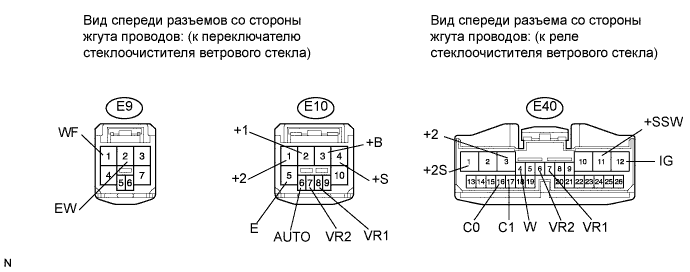

Отсоедините разъемы E9 и E10 переключателя.
Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия E10-2 (+B) - E40-12 (IG) Всегда Менее 1 Ом E10-2 (+B) - масса Всегда 10 кОм или более E10-3 (+1) - E40-1 (+2S) Всегда Менее 1 Ом E10-3 (+1) - масса Всегда 10 кОм или более E10-4 (+2) - E40-3 (+2) Всегда Менее 1 Ом E10-4 (+2) - масса Всегда 10 кОм или более E10-1 (+S) - E40-11 (+SSW) Всегда Менее 1 Ом E10-1 (+S) - масса Всегда 10 кОм или более E10-9 (AUTO) - E40-17 (C1) Всегда Менее 1 Ом E10-9 (AUTO) - масса Всегда 10 кОм или более E10-10 (E) - E40-16 (C0) Всегда Менее 1 Ом E10-10 (E) - масса Всегда 10 кОм или более E10-7 (VR1) - E40-7 (VR1) Всегда Менее 1 Ом E10-7 (VR1) - масса Всегда 10 кОм или более E10-8 (VR2) - E40-6 (VR2) Всегда Менее 1 Ом E10-8 (VR2) - масса Всегда 10 кОм или более E9-3 (WF) - E40 -4 (W) Всегда Менее 1 Ом E9-3 (WF) - масса Всегда 10 кОм или более E9-2 (EW) - масса Всегда Менее 1 Ом
Для моделей с правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с левой стороны:
Отсоедините разъемы E9 и E10 переключателя.
Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия E10-3 (+B) - E40-12 (IG) Всегда Менее 1 Ом E10-3 (+B) - масса Всегда 10 кОм или более E10-2 (+1) - E40-1 (+2S) Всегда Менее 1 Ом E10-2 (+1) - масса Всегда 10 кОм или более E10-1 (+2) - E40-3 (+2) Всегда Менее 1 Ом E10-1 (+2) - масса Всегда 10 кОм или более E10-4 (+S) - E40-11 (+SSW) Всегда Менее 1 Ом E10-4 (+S) - масса Всегда 10 кОм или более E10-6 (AUTO) - E40-17 (C1) Всегда Менее 1 Ом E10-6 (AUTO) - масса Всегда 10 кОм или более E10-5 (E) - E40-16 (C0) Всегда Менее 1 Ом E10-5 (E) - масса Всегда 10 кОм или более E10-8 (VR1) - E40-7 (VR1) Всегда Менее 1 Ом E10-8 (VR1) - масса Всегда 10 кОм или более E10-7 (VR2) - E40-6 (VR2) Всегда Менее 1 Ом E10-7 (VR2) - масса Всегда 10 кОм или более E9-1 (WF) - E40-4 (W) Всегда Менее 1 Ом E9-1 (WF) - масса Всегда 10 кОм или более E9-2 (EW) - масса Всегда Менее 1 Ом
|
| ||||
| OK | ||
| ||
