Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Контакты Эбу. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стеклоочистители И Стеклоомыватели. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

  1. ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР

Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) -- Контакты Эбу



ПРОВЕРЬТЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Контакты Эбу

  1. Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.

  2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    E40-12 (IG) - масса
    		L - масса
    		Сигнальная цепь зажигания
    		Зажигание включено (IG)
    		11-14 В
    Зажигание выключено
    		Менее 1 В
    E40-23 (WIG) - масса
    		L - масса
    		Сигнальная цепь WIG
    		Зажигание включено (IG)
    		11-14 В
    Зажигание выключено
    		Менее 1 В
    E40-4 (W) - масса
    		W - масса
    		Цепь выключателя переднего стеклоомывателя
    		Выключатель переднего стеклоомывателя в положении ON (ВКЛ)
    		Менее 1 Ом
    Выключатель переднего стеклоомывателя в положении OFF (ВЫКЛ)
    		10 кОм или более
    E40-26 (E) - масса
    		BR - масса
    		масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем Е40 реле стеклоочистителя ветрового стекла.

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    E40-1 (+2S) - масса
    		B - масса
    		Сигнальная цепь скорости LO переднего стеклоочистителя
    		Зажигание включено (IG),
    переключатель переднего стеклоочистителя в положении LO
    		11-14 В
    Зажигание включено (IG),
    переключатель переднего стеклоочистителя в любом положении, кроме LO
    		Менее 1 В
    E40-3 (+2) - масса
    		R - масса
    		Сигнальная цепь скорости HI переднего стеклоочистителя
    		Двигатель переднего стеклоочистителя работает в режиме HI
    		11-14 В
    Двигатель переднего стеклоочистителя выключен
    		Менее 1 В
    E40-17 (C1) - E40-16 (C0)
    		O - L
    		Сигнальная цепь зажигания
    		Зажигание включено (IG)
    		11-14 В
    Зажигание выключено
    		Менее 1 В
    E40-4 (W) - масса
    		W - масса
    		Цепь двигателя переднего стеклоомывателя
    		Выключатель переднего стеклоомывателя в положении ON (ВКЛ)
    		Менее 1 В
    Выключатель переднего стеклоомывателя в положении OFF (ВЫКЛ)
    		11-14 В
    E40-2 (+1) - масса
    		B - масса
    		Сигнальная цепь скорости LO двигателя переднего стеклоочистителя
    		Двигатель переднего стеклоочистителя работает в режиме LO
    		11-14 В
    Двигатель переднего стеклоочистителя выключен
    		Менее 1 В
    E40-10 (+SM) - масса
    		G - масса
    		Сигнал работы двигателя переднего стеклоочистителя
    		Двигатель переднего стеклоочистителя работает в режиме LO или HI
    		11-14 В
    Двигатель переднего стеклоочистителя выключен
    		Менее 1 В
    Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.

ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Контакты Эбу

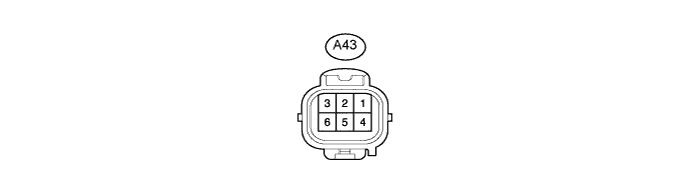

  1. Отсоедините разъем A43 управляющего реле очистителя фар.

  2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    A43-1 (IG) - масса
    		L-B - масса
    		Сигнальная цепь зажигания
    		Зажигание включено (IG)
    		11-14 В
    Зажигание выключено
    		Менее 1 В
    A43-5 (E) - масса
    		W-B - масса
    		масса
    		Всегда
    		Менее 1 Ом
    A43-6 (FRWA) - масса
    		W - масса
    		Сигнал выключателя электродвигателя переднего стеклоомывателя
    		Выключатель электродвигателя переднего стеклоомывателя включен
    		Менее 1 В
    Выключатель электродвигателя переднего стеклоомывателя выключен
    		11–14 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем A43 управляющего реле очистителя фар.

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    A43-3 (HDLO) - масса
    		B - масса
    		Сигнал LO передних фар
    		Переключатель света фар в положении LO
    		11-14 В
    Переключатель света фар в любом положении, кроме LO
    		Менее 1 В
    A43-4 (H) - масса
    		R - масса
    		Сигнал переключателя очистителя фар
    		Выключатель очистителя фар включен,
    переключатель света фар в положении LO
    		11-14 В
    Выключатель очистителя фар включен,
    переключатель света фар в любом положении, кроме LO
    		Менее 1 В
    A43-2 (PB) - масса
    		W - масса
    		Сигнал электродвигателя очистителя фар
    		Выключатель очистителя фар включен,
    переключатель света фар в любом положении, кроме LO
    		11-14 В
    Выключатель очистителя фар включен,
    переключатель света фар в положении LO
    		Менее 1 В
    Если результат проверки не отвечает требованиям, возможно, неисправно реле.
