СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Обрыв в главной шине CAN


ОПИСАНИЕ

В главной шине CAN и/или вспомогательной шине разъема DLC3 может быть обрыв, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 69 Ом.

Признак
Неисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 69 Ом.
  1. Главная шина CAN или разъем
  2. Разъем распределительного блока шины CAN № 1
  3. Разъем распределительного блока шины CAN № 2
  4. ECM
  5. Щиток приборов

СХЕМА СОЕДИНЕНИЙ

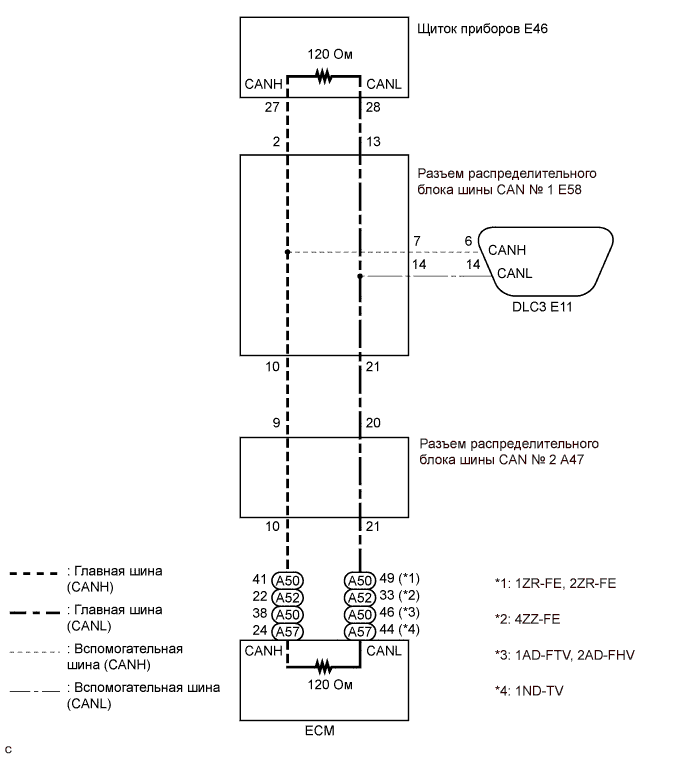

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главной и вспомогательной шин CAN.
  2. После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
  1. Управление замком зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ DLC3


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

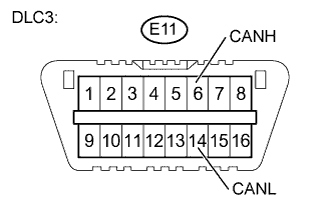

    E11-6 (CANH) - E11-14 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом
    ПРИМЕЧАНИЕ:
    Если измеренное значение сопротивления составляет 132 Ом или более и выводится код неисправности для системы передачи данных CAN, может иметь место иная неисправность, отличная от отсоединения разъема DLC3 вспомогательной шины. В связи с этим, после ремонта неисправного участка необходимо выполнить поиск неисправности еще раз, следуя указаниям, приведенным в разделе "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ" (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3
OK


2.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN№ 2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Выключите зажигание.

  1. Отсоедините разъем распределительного блока шины CAN № 2.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

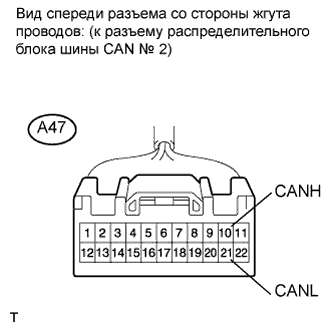

    A47-9 (CANH) - A47-20 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом
    Результат:
    Результат
    		Следующий шаг
    OK (1ZR-FE, 2ZR-FE)
    		А
    OK (4ZZ-FE)
    		B
    OK (1AD-FTV, 2AD-FHV)
    		C
    OK (1ND-TV)
    		D
    NG
    		E


B
Перейдите к шагу 4

C
Перейдите к шагу 5

D
Перейдите к шагу 6

E
Перейдите к шагу 8
А


3.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (1ZR-FE, 2ZR-FE ECM)

  1. Выключите зажигание.

  1. Подсоедините разъем распределительного блока шины CAN № 2.

  1. Отсоедините разъем ЭБУ.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

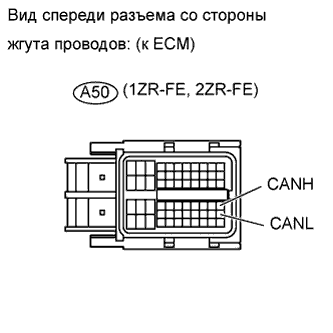

    A50-41 (CANH) - A50-49 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом
Результат:
Результат
Следующий шаг
OK (1ZR-FE)
А
OK (2ZR-FE)
B
NG
C


B
ЗАМЕНИТЕ ECM (2ZR-FE) (Нажмите здесь)

C
Перейдите к шагу 7
А

ЗАМЕНИТЕ ECM (1ZR-FE) (Нажмите здесь)

4.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (4ZZ-FE ECM)

  1. Выключите зажигание.

  1. Подсоедините разъем распределительного блока шины CAN № 2.

  1. Отсоедините разъем ЭБУ.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A52-22 (CANH) - A52-33 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом


NG
Перейдите к шагу 7
OK

ЗАМЕНИТЕ ECM (4ZZ-FE) (Нажмите здесь)

5.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (1AD-FTV, 2AD-FHV ECM)

  1. Выключите зажигание.

  1. Подсоедините разъем распределительного блока шины CAN № 2.

  1. Отсоедините разъем ЭБУ.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

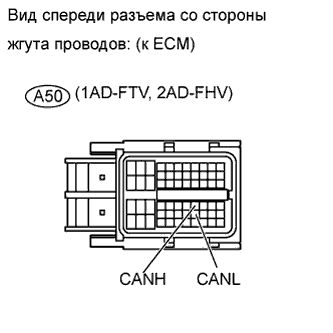

    A50-38 (CANH) - A50-46 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом
    Результат:
    Результат
    		Следующий шаг
    OK (1AD-FTV)
    		А
    OK (2AD-FHV)
    		B
    NG
    		C


B
ЗАМЕНИТЕ ECM (2AD-FHV) (Нажмите здесь)

C
Перейдите к шагу 7
А

ЗАМЕНИТЕ ECM (1AD-FTV) (Нажмите здесь)

6.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (1ND-TV ECM)

  1. Выключите зажигание.

  1. Подсоедините разъем распределительного блока шины CAN № 2.

  1. Отсоедините разъем ЭБУ.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A57-24 (CANH) - A57-44 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом


NG
Перейдите к шагу 7
OK

ЗАМЕНИТЕ ECM (1ND-TV) (Нажмите здесь)

7.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN№ 2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Подсоедините разъем ECM.

  1. Выключите зажигание.

  1. Отсоедините разъем распределительного блока шины CAN № 2.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A47-10 (CANH) - A47-21 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN № 2 - ECM)
OK

ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

8.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЩИТОК ПРИБОРОВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Подсоедините разъем распределительного блока шины CAN № 2.

  1. Выключите зажигание.

  1. Отсоедините разъем щитка приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

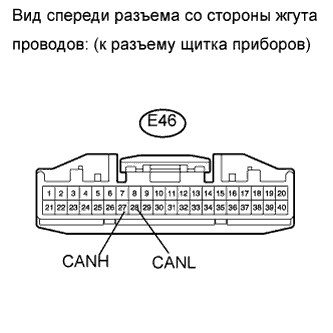

    E46-27 (CANH) - E46-28 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с кузовом типа "седан")
    		B
    OK (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)

C
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
А


9.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN№ 1)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Подсоедините разъем щитка приборов.

  1. Выключите зажигание.

  1. Отсоедините разъем распределительного блока шины CAN № 1.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

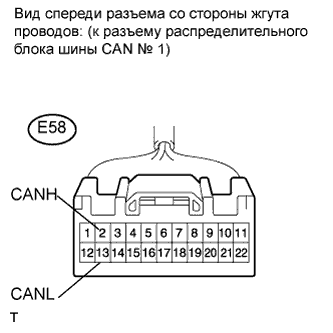

    E58-2 (CANH) - E58-13 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЩИТОК ПРИБОРОВ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)
OK


10.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN№ 2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Обрыв В Главной Шине Can

  1. Выключите зажигание.

  1. Отсоедините разъем распределительного блока шины CAN № 1.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

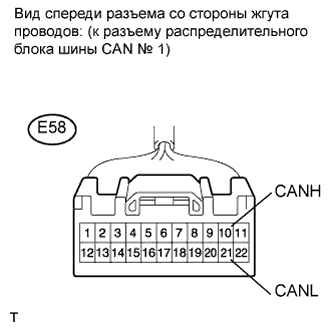

    E58-10 (CANH) - E58-21 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)
OK

ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1
