Привод Выбора И Переключения Передач Повторная Сборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ДАТЧИК ХОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ

  2. УСТАНОВИТЕ ДАТЧИК ХОДА МЕХАНИЗМА ВЫБОРА

Привод Выбора И Переключения Передач -- Повторная Сборка



1. УСТАНОВИТЕ ДАТЧИК ХОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии
ПРИМЕЧАНИЕ:

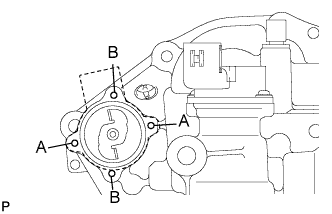

При установке датчика хода механизма переключения болты следует вворачивать в отверстия A. Отверстия B использоваться не должны.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Нанесите универсальную консистентную смазку на новое кольцевое уплотнение.

  1. Установите новое кольцевое уплотнение на датчик хода механизма переключения.

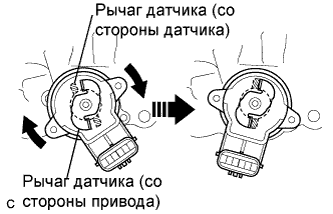

  1. Расположите датчик хода механизма переключения таким образом, чтобы рычаг датчика (со стороны датчика) и рычаг датчика (со стороны привода) находились в показанных на рисунке положениях.

  1. Поверните датчик хода механизма переключения по часовой стрелке и закрепите его 2 винтами.

    Момент затяжки:
    2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}


2. УСТАНОВИТЕ ДАТЧИК ХОДА МЕХАНИЗМА ВЫБОРА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Нанесите универсальную консистентную смазку на новое кольцевое уплотнение.

  1. Установите новое кольцевое уплотнение на датчик хода механизма выбора.

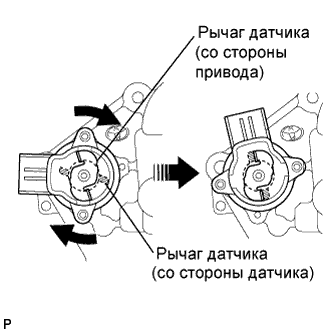

  1. Расположите датчик хода механизма выбора таким образом, чтобы рычаг датчика (со стороны датчика) и рычаг датчика (со стороны привода) находились в показанных на рисунке положениях.

  1. Поверните датчик хода механизма выбора по часовой стрелке и закрепите его 2 болтами.

    Момент затяжки:
    2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
