СИСТЕМА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ "MULTIMODE" - Цепь переключателя выбора режима


ОПИСАНИЕ

Когда автомобиль находится в движении, и рычаг переключения передач установлен в положение E, автоматически выбирается наиболее приемлемая передача с учетом угла поворота педали акселератора и скорости автомобиля. При этом переключатель выбора режима (стиля) позволяет задавать режим переключения: обычный [E] или спортивный [Es].

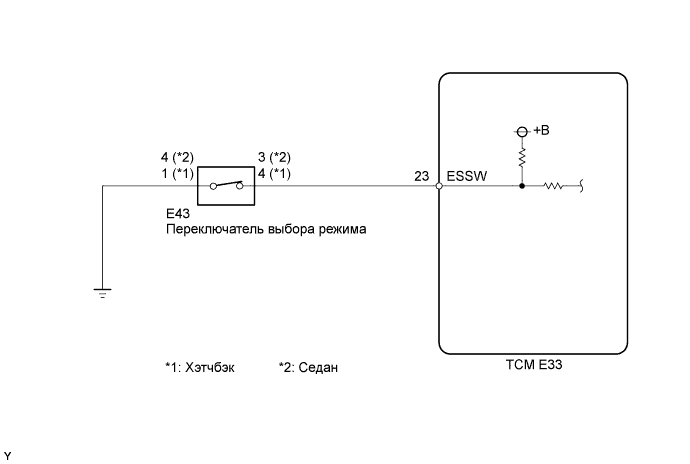

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

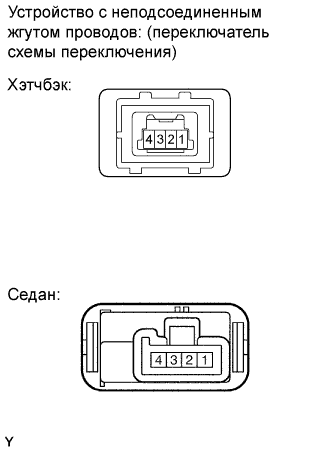

1.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Снимите переключатель выбора режима.

  1. Проверьте сопротивление между контактами переключателя выбора режима.

    Номинальное сопротивление (для моделей с кузовом типа "хэтчбэк"):
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 - 4
    		Переключатель выбора режима нажат и непрерывно удерживается
    		Менее 1 Ом
    1 - 4
    		Переключатель режима отпущен
    		10 кОм или более
    Номинальное сопротивление (для моделей с кузовом типа "седан"):
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    3 - 4
    		Переключатель выбора режима нажат и непрерывно удерживается
    		Менее 1 Ом
    3 - 4
    		Переключатель режима отпущен
    		10 кОм или более

  1. Установите на место переключатель выбора режима.



NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ
OK

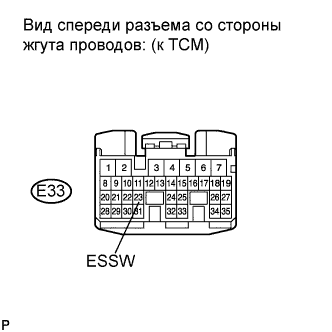

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    E33-23 (ESSW) - масса
    		Переключатель выбора режима нажат и непрерывно удерживается
    		Менее 1 Ом
    E33-23 (ESSW) - масса
    		Переключатель режима отпущен
    		10 кОм или более

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

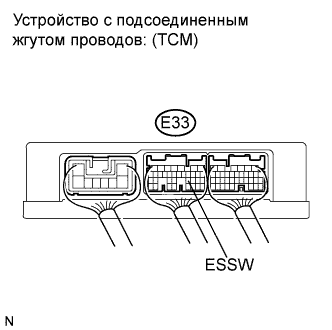

3.ПРОВЕРЬТЕ TCM (НАПРЯЖЕНИЕ НА КОНТАКТЕ PWR)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактом разъема TCM и массой кузова во включенном и выключенном состояниях переключателя выбора режима.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    E33-23 (ESSW) - масса
    		Переключатель выбора режима нажат и непрерывно удерживается
    		Менее 1 В
    E33-23 (ESSW) - масса
    		Переключатель режима отпущен
    		11-14 В


NG
ЗАМЕНИТЕ TCM (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
