Гидроаккумулятор Привода Сцепления (Для C53) Снятие. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 1ND-TV)

  4. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 1ND-TV)

  5. СНИМИТЕ ГИДРОАККУМУЛЯТОР ПРИВОДА СЦЕПЛЕНИЯ В СБОРЕ

Гидроаккумулятор Привода Сцепления (Для C53) -- Снятие



1. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


3. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Loosen the bolt and nut, and remove the battery clamp.

  1. Remove the battery and battery tray.



4. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 6 bolts and battery carrier.



5. СНИМИТЕ ГИДРОАККУМУЛЯТОР ПРИВОДА СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Гидроаккумулятор Привода Сцепления (Для C53) Снятие

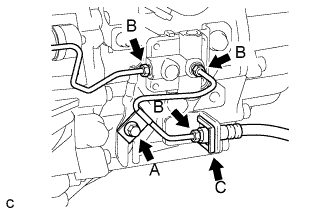

  1. Выверните болт и отсоедините хомут трубопровода привода сцепления (действие A).

  1. С помощью SST отсоедините трубопровод привода сцепления (действие B).

    SST
    09023-00101

  1. Снимите фиксатор и отсоедините шланг привода сцепления (действие C).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

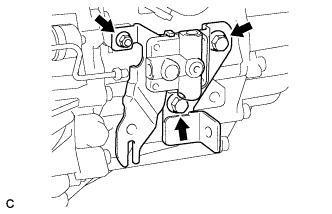

  1. Выверните 2 болта, отверните гайку и снимите гидроаккумулятор привода сцепления в сборе.
