Кронштейн Двери Багажного Отделения Снятие. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Капот Двигателя Двери. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

  2. ВЫВЕРНИТЕ БОЛТ КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  3. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Кронштейн Двери Багажного Отделения -- Снятие



1. СНИМИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ
ПРИМЕЧАНИЕ:
  1. По возможности старайтесь не прикасаться к стойке в области хода во избежание попадания на нее посторонних частиц. Обязательно фиксируйте цилиндры во время работы.
  2. При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.
  3. Чтобы избежать деформации стойки, не прикладывайте какого-либо усилия к цилиндрам в горизонтальном направлении.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

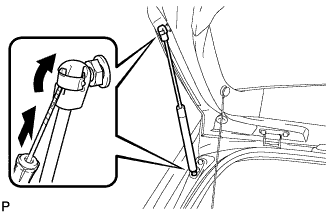

  1. С помощью отвертки с обернутым лентой концом снимите стопорное кольцо вдоль канавки.

  1. Освободите шаровой шарнир и снимите кронштейн двери багажного отделения в сборе.

    ПРИМЕЧАНИЕ:
    Снимая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.


2. ВЫВЕРНИТЕ БОЛТ КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт кронштейна двери багажного отделения.



3. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите верхний кронштейн крепления амортизатора двери багажного отделения.
