Система Освещения Цепь Контрольной Лампы. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЩИТОК ПРИБОРОВ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)

ОПИСАНИЕ

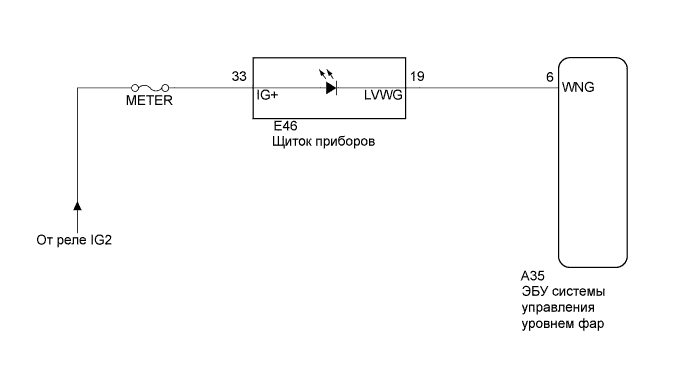

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Снимите щиток приборов в сборе.

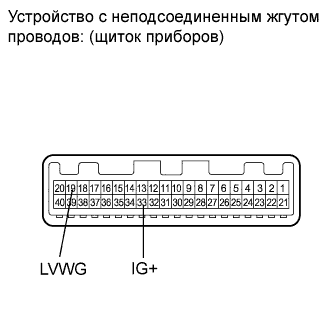

2. Подсоедините вывод (+) аккумуляторной батареи к контакту 33 (IG+), а вывод (-) – к контакту 19 (LVWG).


3. Убедитесь, что контрольная лампа загорелась.


   OK:

   Контрольная лампа включается.


   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C

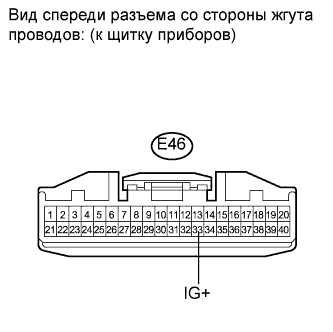

1. Отсоедините разъем E46 щитка приборов в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   E46-33 (IG+) - масса	Зажигание включено (IG)	11-14 В
   	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 В

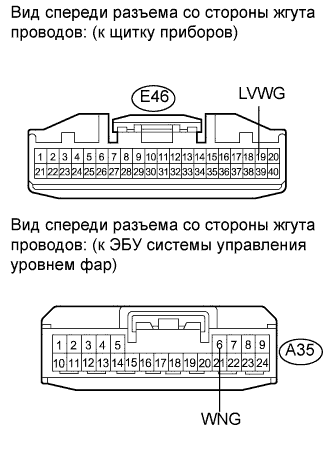

1. Отсоедините разъем A35 ЭБУ системы управления уровнем фар.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A35-6 (WNG) - E46-19 (LVWG)	Всегда	Менее 1 Ом
   A35-6 (WNG) - масса	Всегда	10 кОм или более
