Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Эбу Рулевого Управления С Усилителем

Передача Данных Can. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

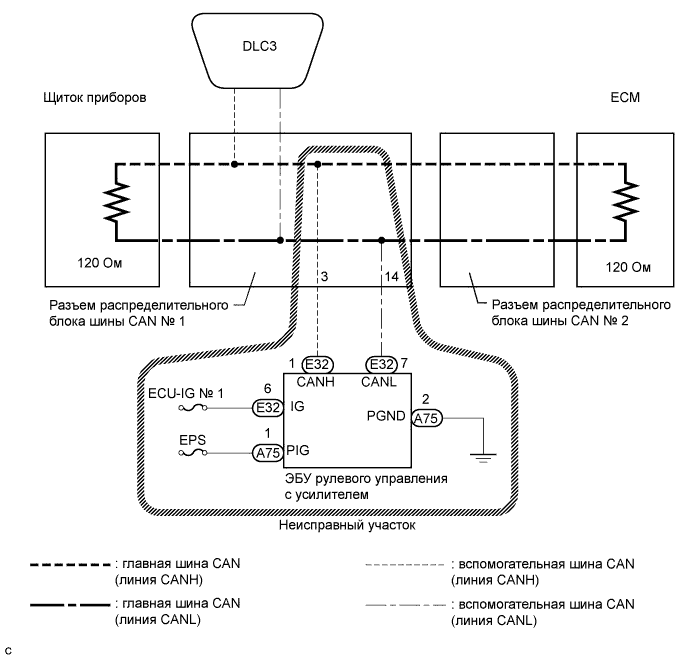

ОПИСАНИЕ

Неисправность	Признак	Неисправный участок
Прекращение обмена данными с ЭБУ рулевого управления с усилителем	В окне "BUS CHECK" (проверка шин) портативного диагностического прибора не отображается EPS Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания ЭБУ рулевого управления с усилителем Вспомогательная шина или разъем ЭБУ рулевого управления с усилителем ЭБУ рулевого управления с усилителем

Выключите зажигание перед измерением сопротивления главной и вспомогательной шин.
После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели или двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.

Управление замком зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E32-1 (CANH) - E32-7 (CANL)	Замок зажигания в положении OFF (ВЫКЛ)	54–69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

OK

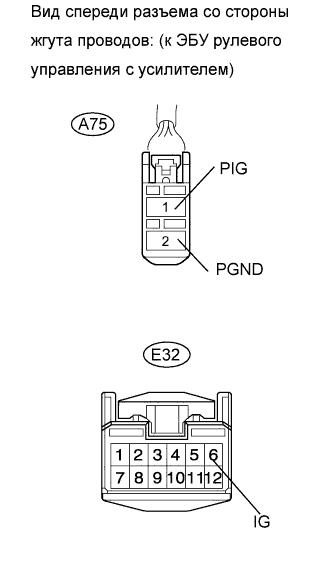

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A75-1 (PIG) - масса	Всегда	10-14 В
E32-6 (IG) - масса	Зажигание включено (IG)	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (Нажмите здесь)
