Трос Механизма Переключения Передач (Для Моделей Производства Тмс С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

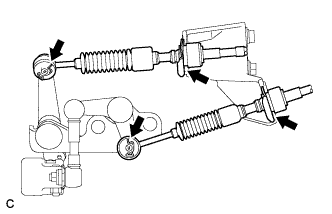

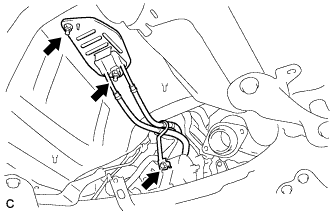

Install the transmission control cable assembly with the 2 nuts and bolt.

Момент затяжки:

5.0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Install the transmission control cable assembly to the control cable bracket with 2 new clips.

Install the transmission control cable assembly to the transaxle with the 2 clips.

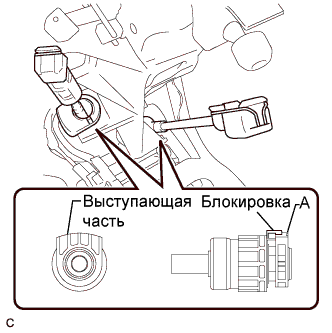

Connect the control cable to the shift lever retainer.

ПРИМЕЧАНИЕ:

1. The projecting part of the cable outer should face outside when the shift cable is connected.

2. After installation, make sure that the cable outer lock is projecting from A as shown in the illustration.

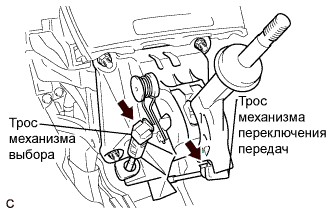

Install the control select cable to the shift lever assembly.

Install the control shift cable to the shift lever assembly.

ПРИМЕЧАНИЕ:

Make sure that the transmission control cable assembly is securely installed.

Install the transmission control cable assembly on the transmission.

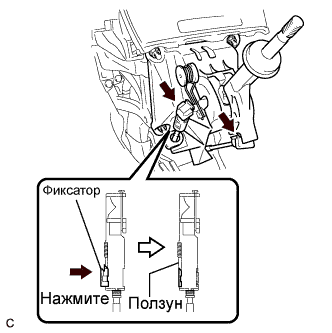

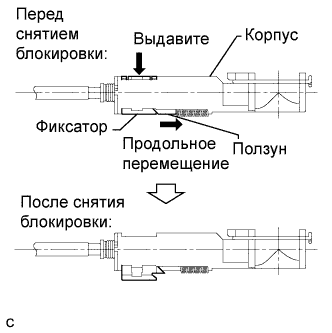

Release the lock of the cable length adjustment structure of the select cable.

1. Slide the preventive part (slider) of lock release.


2. Release the lock of the cable length adjustment structure to push out the lock piece from the case.


Install the transmission control cable assembly to the shift lever assembly.

Lock the cable length adjustment structure of the select cable.

ПРИМЕЧАНИЕ:

1. Make sure to adjust the length at the neutral shift position.

2. Push the lock piece as far as it will go.

3. Confirm whether the cable length adjustment structure is locked securely.


Введите в зацепление 2 захвата и направляющую.

Введите в зацепление 4 захвата и 2 направляющие.

Установите нижнюю отделочную накладку панели приборов № 1 и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 2 захвата и направляющую.

Установите нижнюю отделочную накладку панели приборов № 2 и закрепите ее 2 винтами <E> или <F>.

Установите нижний лоток панели приборов и закрепите его 4 захватами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите коврик вещевого ящика в облицовке туннеля пола.

Введите в зацепление 4 захвата и 6 фиксаторов и установите центральную нижнюю облицовочную накладку панели приборов.

Введите в зацепление 7 захватов и установите верхнюю облицовку панели пола.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

Install the No. 1 front floor heat insulator with the 3 nuts.

Момент затяжки:

5.5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

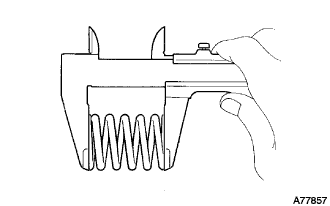

Using vernier calipers, measure the free length of the compression springs.

УКАЗАНИЕ:

If the length is less than minimum, replace the compression spring.

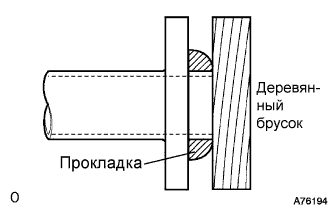

Using a plastic hammer and wooden block, tap in a new exhaust pipe gasket until its surface is flush with the exhaust manifold converter sub-assembly.

ПРИМЕЧАНИЕ:

1. Be careful with the installation direction of the gasket.

2. Do not reuse the gasket.

3. Do not damage the gasket.

4. Do not push in the gasket by using the exhaust pipe when connecting it.

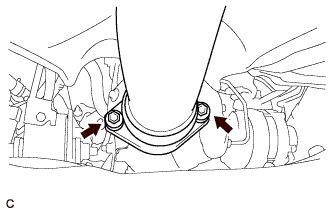

Install the exhaust pipe supports, then install the front exhaust pipe assembly with the 2 compression springs and 2 bolts.

Момент затяжки:

43 Н*м{439 кгс*см, 32 фунт-сила-футов}

Using a plastic hammer and wooden block, tap in a new exhaust pipe gasket until its surface is flush with the front exhaust pipe assembly.

ПРИМЕЧАНИЕ:

1. Be careful with the installation direction of the gasket.

2. Do not reuse the gasket.

3. Do not damage the gasket.

4. Do not push in the gasket by using the exhaust pipe when connecting it.

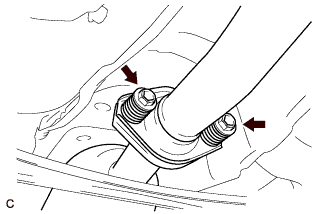

Install the 2 compression springs and 2 bolts, then connect the front exhaust pipe assembly to the center exhaust pipe assembly.

Момент затяжки:

43 Н*м{439 кгс*см, 32 фунт-сила-футов}

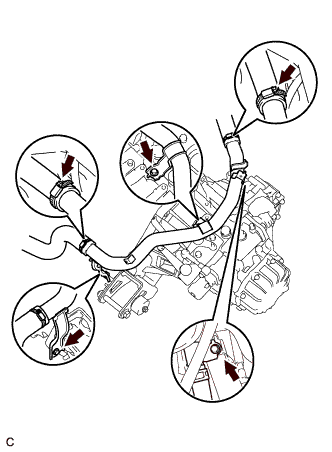

Install the No. 1 air tube with the 3 bolts, and tighten the 2 hose clamps.

Момент затяжки:

Bolt:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Clamp:

6.3 Н*м{64 кгс*см, 56 фунт-сила-дюймов}

Install the air cleaner case sub-assembly with the 3 bolts.

Момент затяжки:

7.0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Install the air cleaner cap sub-assembly, and connect the 2 clamps and band.

Connect the No. 2 ventilation hose.

Connect the mass air flow meter connector.

Install the battery and battery tray.

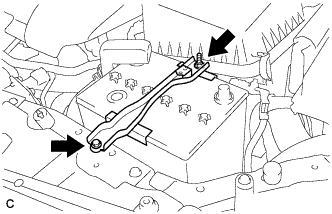

Install the battery clamp with the bolt and nut.

Момент затяжки:

Bolt:

17 Н*м{173 кгс*см, 13 фунт-сила-футов}

Nut:

3.5 Н*м{36 кгс*см, 31 фунт-сила-дюймов}

Check that there are no exhaust gas leaks from the points (jointed parts of the exhaust pipes and installed parts of each sensor) shown in the illustration.
